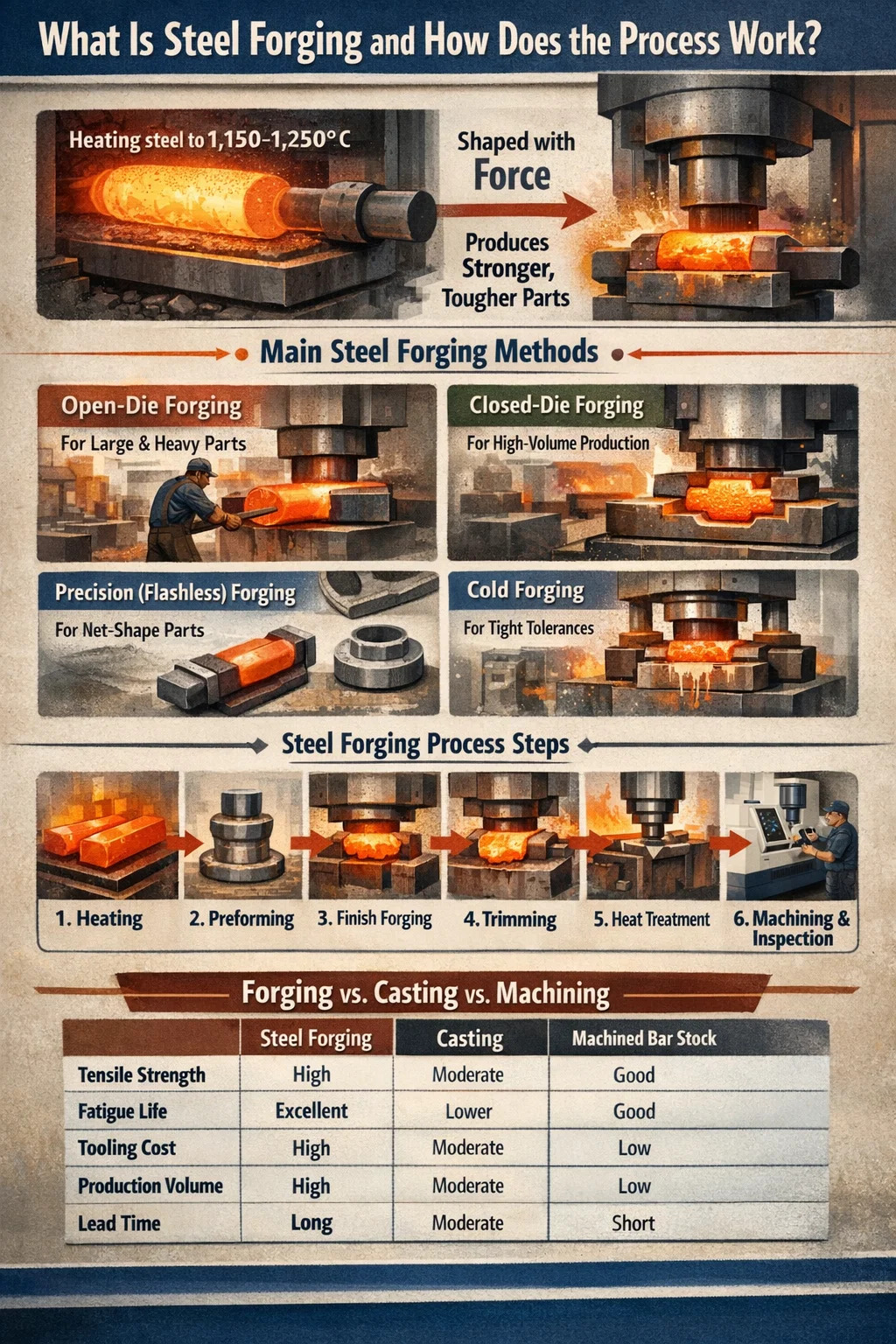

강철 단조란 무엇이며 프로세스는 어떻게 작동합니까?
강철 단조 해머, 프레스 또는 다이를 사용하여 압축력을 가하여 견고한 강철 빌렛 또는 막대를 성형하여 주조 또는 기계 가공 대체품에 비해 기계적 특성이 우수한 부품을 생산하는 제조 공정입니다. 그 결과 부품의 윤곽을 따르는 입자 구조가 형성되어 동등한 주강 부품보다 일반적으로 20~40% 더 높은 인장 강도를 제공합니다. 커넥팅 로드, 크랭크샤프트, 플랜지, 기어 등 피로, 충격 또는 반복 하중을 처리하는 부품이 필요한 경우 일반적으로 단조가 가장 신뢰할 수 있는 경로입니다.
이 공정의 핵심은 강철을 특정 온도 범위(탄소강 및 합금강의 경우 일반적으로 1,100°C ~ 1,250°C)로 가열한 다음 힘을 가하여 재료를 원하는 모양으로 소성 변형시키는 것입니다. 온도가 상승하면 유동 응력이 감소하고 연성이 향상되어 균열 없이 금속의 성형이 더 쉬워집니다. 냉각된 단조 부품은 후공정 열처리, 가공, 검사를 거쳐 출하됩니다.
철강 단조는 단일 기술이 아닙니다. 이는 각기 다른 형상, 부피 및 공차 요구 사항에 적합한 여러 가지 고유한 방법으로 구분됩니다. 각 방법의 작동 방식과 부족한 부분을 이해하는 것은 단조 프로젝트에서 올바른 선택을 하려는 엔지니어나 구매자의 출발점입니다.
주요 단조 방법 및 각각의 사용 시기
각각의 강철 단조 방법은 치수 공차, 표면 상태 및 툴링 비용이 다른 부품을 생산합니다. 잘못 선택하면 비용이 추가되거나, 리드 타임이 연장되거나, 과도한 2차 가공이 필요한 부품이 생성됩니다.
개방형 단조
개방형 단조(자유 단조 또는 대장간 단조라고도 함)는 공작물을 완전히 둘러싸지 않는 평면 또는 단순한 모양의 금형을 사용합니다. 강철은 일련의 압축, 신장 및 회전을 통해 다이 사이에서 조작됩니다. 이는 무게가 몇 킬로그램에서 200톤 이상에 달하는 대형 샤프트, 실린더, 링 및 잉곳에 사용되는 방법입니다.
개방형 단조는 부품 크기가 폐쇄형 다이의 용량을 초과하거나 생산 수량이 너무 낮아 값비싼 툴링을 정당화할 수 없는 경우 선택하는 방법입니다. 치수 공차가 더 넓기 때문에(일반적으로 ±3~6mm) 나중에 상당한 가공이 예상됩니다. 4140, 4340, 316 스테인리스와 같은 강종은 석유 및 가스, 발전, 중장비 산업에서 일반적으로 이러한 방식으로 가공됩니다.
폐쇄형 단조(인상형 단조)
폐쇄 다이 단조는 완성된 부품의 대략적인 모양으로 가공된 캐비티가 있는 일치하는 다이 세트를 사용합니다. 가열된 빌렛은 다이 사이에 배치되고 강철이 캐비티를 완전히 채울 때까지 힘이 가해지고 잉여 재료는 분할선 주변에서 플래시로 흘러나옵니다. 플래시는 나중에 잘립니다.
이 방법은 오픈 다이 작업보다 공차가 더 엄격하고(일반적으로 부품 복잡성 및 크기에 따라 ±0.5~1.5mm), 표면 마감이 더 좋고, 형상이 더 일관됩니다. 툴링 비용이 높습니다. 중간 정도의 복잡성 부품을 위한 전체 다이 세트의 비용은 $15,000~$80,000 이상이 될 수 있습니다. 따라서 폐쇄 다이 단조는 주로 중간에서 높은 생산량에 대해 경제적으로 합리적입니다. 자동차 커넥팅 로드, 휠 허브 및 밸브 본체는 전형적인 응용 분야입니다.
플래시리스(정밀) 단조
플래시 없는 단조는 빌렛 부피와 다이 형상을 정밀하게 제어하여 플래시를 제거하므로 재료가 넘치지 않고 캐비티를 채울 수 있습니다. 그 결과 단조 후 기계 가공이 최소화되는 그물 모양 또는 그물 모양에 가까운 부품이 탄생합니다. ±0.1~0.3mm의 엄격한 공차를 달성할 수 있습니다.
이 공정에는 정확한 빌렛 준비와 더 높은 툴링 투자가 필요하지만 기존의 폐쇄형 단조에 비해 재료가 10~20% 절약되므로 복잡한 부품의 대량 생산에 적합합니다. 기어, 베벨 기어, 서스펜션 부품 등.
롤 단조
롤 단조는 모양의 홈이 있는 두 롤 사이에 가열된 강철 막대를 통과시켜 단면을 줄이고 동시에 연신시킵니다. 일반적으로 폐쇄형 단조 전 예비 성형 단계로 사용되지만 테이퍼 샤프트, 판 스프링, 레일 부품의 최종 공정으로도 사용됩니다. 프로세스의 연속적인 특성으로 인해 긴 부품에 매우 효율적입니다.
화가 난 단조
업셋 단조는 축을 따라 압축하여 강철 막대나 막대의 단면적을 늘리고, 특정 영역에서 길이를 줄이고 직경을 늘립니다. 볼트, 스터드, 밸브 및 플랜지 샤프트는 이러한 방식으로 생산됩니다. 고속 단조 기계는 시간당 수천 개의 부품을 생산할 수 있으므로 패스너 및 유사한 하드웨어에 대한 가장 생산적인 단조 방법 중 하나입니다.
냉간 단조
위의 방법과 달리 냉간단조는 실온 또는 실온 부근에서 수행됩니다. 강철은 공정 중에 경화되어 실제로 표면 경도와 강도가 증가합니다. 공차는 매우 엄격하며(±0.05~0.1mm), 표면 마감이 우수하여 선삭이나 연삭이 필요하지 않은 경우가 많습니다. 이에 대한 절충안은 더 높은 프레스 힘이 필요하고 부품 형상 및 강철 등급에 대한 제한이 있다는 것입니다. 저탄소강과 중탄소강은 냉간 단조에 가장 적합합니다.
단계별: 강철 단조가 실제로 수행되는 방법
위조 가능성이 있는 부품을 설계하든, 공급업체의 생산 현장을 감사하든 프로세스 단계를 아는 것이 중요합니다. 다음은 표준 폐쇄형 강철 단조 시퀀스가 원자재부터 완제품까지 어떻게 진행되는지 보여줍니다.
- 재료 선택 및 빌렛 준비: 완성된 부품의 기계적 특성 요구 사항에 따라 적절한 강종을 선택합니다. 일반적인 등급으로는 1045(중탄소, 일반 산업), 4140(크롬-몰리브덴, 고강도), 4340(니켈-크롬-몰리브덴, 항공우주) 및 17-4 PH 스테인리스(부식 방지, 고강도)가 있습니다. 스톡 바 또는 빌렛은 플래시 및 스케일 손실을 고려하여 약간 큰 크기로 계산된 부피로 절단됩니다.
- 난방: 빌렛은 가스 가열로나 유도로에 장전되어 목표 단조 온도에 도달합니다. 대부분의 탄소강 및 합금강의 경우 온도는 1,150~1,250°C입니다. 빌렛 단면 전체에 걸쳐 온도 균일성이 중요합니다. 온도 구배가 50°C를 초과하면 균열이 발생하거나 다이 충전이 불완전해질 수 있습니다. 엄격한 온도 제어와 스케일 형성 감소를 위해서는 유도 가열이 선호됩니다.
- 석회질 제거: 뜨거운 강철은 가열하는 동안 산화물 스케일 층을 형성합니다. 단조 전에 이 스케일은 고압 워터 제트(일반적으로 100~200bar) 또는 다이에 첫 번째 가벼운 타격을 가하여 제거됩니다. 이 방법은 스케일을 깨뜨리고 부품 표면에 눌려 표면 결함을 일으키는 것을 방지합니다.
- 사전 성형(필요한 경우): 복잡한 부품에는 마감 다이 인상 전에 금속 덩어리를 최종 형상에 더 가깝게 재분배하기 위해 하나 이상의 사전 성형 단계가 필요한 경우가 많습니다. 이는 다이 마모를 줄이고 최종 타격 시 금속 흐름을 개선합니다. 사전 성형은 동일한 프레스 또는 해머의 별도 다이 캐비티에서 수행됩니다.
- 단조 마무리: 미리 성형된 빌렛은 마감 다이 캐비티로 옮겨져 해머(반복 타격을 가하는 중력 또는 증기 해머) 또는 프레스(제어된 단일 스트로크를 전달하는 기계식 또는 유압 프레스)에 의해 충격을 받습니다. 강철은 캐비티를 완전히 채우고 플래시는 분할선 주위로 돌출됩니다.
- 플래시 트리밍: 여전히 뜨거운 동안(또는 트리밍 프레스의 경우 냉각 후) 단조품을 트리밍 다이에 넣고 플래시를 한 번에 펀칭합니다. 정밀 부품의 경우, 스프링백을 수정하고 치수 정확도를 향상시키기 위해 트리밍된 단조품을 아직 따뜻할 때 사이징 다이에 다시 넣을 수 있습니다.
- 열처리: 강철 등급 및 최종 기계적 특성 요구 사항에 따라 단조 부품은 정규화, 어닐링, 담금질 및 템퍼링 또는 용체화 처리 및 시효 과정을 거칩니다. 예를 들어, 4140 강철의 담금질 및 템퍼링은 인장 강도를 655MPa(표준화)에서 1,000MPa 이상으로 높일 수 있습니다.
- 가공: 거의 그물 모양의 단조품이라도 직접 단조할 수 없는 최종 치수 공차, 표면 마감 및 기능(스레드, 보어, 키홈)을 달성하려면 일반적으로 CNC 터닝, 밀링, 드릴링 및 연삭이 필요합니다.
- 검사 및 테스트: 완성된 단조품은 치수 검사(CMM 또는 수동 측정), 육안 검사(표면 균열, 랩, 이음새) 및 종종 비파괴 검사(표면 결함에 대한 자기 입자 검사(MPI), 내부 공극에 대한 초음파 검사(UT))를 통해 검사됩니다. 샘플 쿠폰에 대한 기계적 테스트를 통해 경도, 인장 강도, 충격 인성 및 피로 성능을 검증합니다.
단조에 일반적으로 사용되는 강종과 그 특성
재료 선택은 단조 공정과 분리될 수 없습니다. 강철 등급에 따라 단조 온도 범위, 금형 수명, 필요한 프레스 용량, 단조 후 열처리 및 궁극적으로 완성된 부품의 성능이 결정됩니다.
| 강철 등급 | 단조 온도 범위 | 인장강도(Q&T) | 주요 애플리케이션 |
|---|---|---|---|
| AISI 1045 | 1,150~1,230°C | ~570~700MPa | 샤프트, 기어, 커플링 |
| AISI 4140 | 1,100~1,230°C | ~900~1,100MPa | 플랜지, 드릴 칼라, 축 |
| AISI 4340 | 1,100~1,200°C | ~1,000~1,500MPa | 랜딩 기어, 크랭크샤프트, 항공우주 |
| AISI 316 스테인레스 | 1,149~1,260°C | ~515~690MPa | 밸브, 피팅, 해양 하드웨어 |
| F51 듀플렉스 SS | 1,050~1,150°C | ~620~880MPa | 해저 부품, 화학 플랜트 |
| 17-4 PH 스테인리스 | 1,040~1,150°C | ~930~1,310MPa | 항공우주, 의료, 펌프 샤프트 |
스테인리스강 단조에 대한 한 가지 실제 참고 사항: 316과 같은 오스테나이트 등급은 탄소강보다 유동 응력이 더 높습니다. 즉, 동일한 부품 크기에 대해 프레스에 더 많은 용량이 필요하다는 의미입니다. 또한 변형 경화가 발생하기 쉬우며 패스 간 재가열이 올바르게 수행되지 않으면 균열이 발생할 수 있습니다. 듀플렉스 등급은 온도에 훨씬 더 민감합니다. 좁은 단조 창 밖에서 작업하면 페라이트-오스테나이트 균형이 불안정해지고 내식성이 저하될 수 있습니다.
단조 강철 부품의 주요 설계 규칙
단조를 염두에 두지 않고 설계된 부품은 생산 비용이 훨씬 더 많이 들거나 공정의 구조적 이점을 활용하지 못하는 경우가 많습니다. 처음부터 이러한 설계 원칙을 적용하면 나중에 비용이 많이 드는 재설계를 피할 수 있습니다.
구배 각도
폐쇄 다이 단조의 모든 수직 표면에는 부품이 다이에서 배출될 수 있도록 드래프트 각도가 필요합니다. 강철 단조품의 표준 드래프트는 다음과 같습니다. 외부 표면은 5~7°, 내부 표면은 7~10° . 제로 드래프트 또는 네거티브 드래프트 기능을 사용하려면 이젝터 핀이나 분할 다이를 사용하는 더 복잡한 툴링이 필요하므로 비용이 크게 증가합니다.
필렛 및 코너 반경
날카로운 내부 모서리는 다이뿐만 아니라 완성된 부품에도 응력 집중을 생성합니다. 3mm의 최소 내부 필렛 반경이 실용적인 시작점이며, 하중이 심한 영역에서는 6mm 이상이 선호됩니다. 외부 모서리 반경은 1.5mm 이상이어야 합니다. 적절한 필렛이 있는 부품은 날카로운 전환이 있는 부품에 비해 피로 수명이 최대 3배 향상됩니다.
분할선 배치
분할선은 두 개의 다이 반쪽이 만나는 곳입니다. 다이 깊이와 플래시를 최소화하려면 부품의 가장 큰 단면에 배치해야 합니다. 직선적이고 평평한 분할선은 가장 간단하고 저렴한 옵션입니다. 곡선 또는 각진 분할선은 툴링 복잡성을 추가하지만 특정 형상에는 필요할 수 있습니다.
단면 두께 변화
동일한 부품 내에서 단면 두께의 큰 변화는 단조 중에 금속 흐름이 고르지 않게 됩니다. 얇은 부분은 두꺼운 부분보다 더 빨리 채워지고 더 빠르게 냉각되어 언더필이나 균열이 발생합니다. 경험상 단조강의 최대 벽 두께와 최소 벽 두께의 비율은 재료를 사전 분배하기 위한 신중한 프리폼 설계 없이 4:1을 초과해서는 안 됩니다.
곡물 흐름 방향
주조 또는 스톡 바 가공에 비해 강철 단조의 가장 중요한 장점 중 하나는 사용 시 가장 높은 응력 방향에 맞춰 입자 흐름을 정렬할 수 있다는 것입니다. 로드 축을 따라 종방향 입자 흐름으로 단조된 커넥팅 로드는 입자가 임계 단면을 가로질러 흐르는 바 스톡에서 가공된 커넥팅 로드보다 피로 저항이 훨씬 더 좋습니다. 주요 하중 축이 주요 단조 방향과 정렬되도록 부품을 설계합니다.
강철 단조 vs. 주조 vs. 스톡 바 가공
엔지니어는 구조용 강철 부품의 제조 경로를 선택할 때 단조, 주조, 가공 중에서 선택해야 하는 경우가 많습니다. 각 방법에는 고유한 성능과 비용 프로필이 있습니다.
| 기준 | 강철 단조 | 캐스팅 | 가공된 스톡 바 |
|---|---|---|---|
| 인장강도 | 높음(정제된 곡물) | 보통(다공성 위험) | 좋음(등급에 따라 다름) |
| 피로생활 | 우수 | 하(내부결함) | 결이 잘 맞으면 좋음 |
| 기하학적 복잡성 | 보통 | 높음 | 높음 (CNC) |
| 툴링 비용 | 높음 (dies) | 보통 (patterns/molds) | 낮음 ~ 없음 |
| 대량 생산 시 단가 | 낮음 | 낮음 to moderate | 높음 (material waste) |
| 내부 결함 | 최소(보이드 폐쇄) | 가능(수축, 기공) | 바 품질에 따라 다름 |
| 리드타임(시제품) | 롱(금형 제조) | 보통 | 짧은 |
일반적으로 결정은 연간 생산량, 필요한 기계적 성능, 부품 복잡성이라는 세 가지 요소에 따라 결정됩니다. 복잡한 내부 통로나 언더컷이 있는 부품의 경우 주조가 형상만으로 승리하는 경우가 많습니다. 자동차, 항공우주, 석유 및 가스 분야의 대용량 구조 부품의 경우 단조는 거의 항상 성능과 수명주기 비용 측면에서 승리합니다. 스톡 바를 이용한 가공은 프로토타입, 매우 작은 배치 또는 경제적으로 단조하기에는 너무 작은 부품에 가장 적합합니다.
철강 단조의 일반적인 결함과 이를 방지하는 방법
공정 매개변수가 정확하더라도 강철 단조품은 구조적 무결성을 손상시키는 결함이 발생할 수 있습니다. 각 결함의 원인과 이를 조기에 발견하는 방법을 알면 비용이 많이 드는 현장 실패를 예방할 수 있습니다.
랩 앤 폴드
랩은 표면 주름이나 돌출부가 뒤로 접혀 접착 없이 부품 표면에 단조될 때 형성됩니다. 이는 일반적으로 분할선과 평행하게 이어지는 선형 표면 결함으로 나타납니다. 근본 원인은 일반적으로 잘못된 프리폼 모양, 과도한 플래시 또는 다이의 불량한 금속 흐름 분포입니다. 자분 검사는 표면의 겹침을 확실하게 감지합니다. 예방하려면 적절한 프리폼 설계와 다이 캐비티 최적화가 필요합니다.
언더필
언더필은 단조 중에 다이 캐비티가 강철로 완전히 채워지지 않아 부품 표면에 얕은 함몰부가 남는 것을 의미합니다. 원인으로는 빌렛 중량 부족, 너무 낮은 단조 온도, 캐비티가 채워지기 전에 재료가 흘러나오는 과도한 플래시, 부적절한 프레스 용량 등이 있습니다. 대부분의 경우 치수 검사를 통해 언더필을 포착할 수 있지만 샘플 절편을 사용하는 첫 번째 생산 실행에서는 더 잘 포착됩니다.
크래킹
표면 균열은 강철이 너무 낮은 온도(연성-취성 전이 범위 미만)에서 단조되거나, 변형율이 너무 높거나, 강철에 과도한 황 또는 인 함량이 있어 열간 단축을 촉진할 때 발생합니다. 내부 균열(파열 결함)은 단조 중에 코어에 인장 응력이 발생할 때 발생하며, 종종 무거운 부분에서 발생합니다. 대부분의 합금강은 단조 온도를 1,050°C 이상으로 유지하고 패스당 과도한 감소를 피하면 대부분의 균열 결함을 방지할 수 있습니다.
탈탄
고온에서 공기에 장시간 노출되면 탄소가 강철 표면층 밖으로 확산되어 경도와 피로 저항이 감소하는 부드러운 저탄소 영역이 생성됩니다. 0.3~0.8mm의 탈탄 깊이는 개방형 화로에서 가열된 부품에서 흔히 볼 수 있습니다. 분위기 조절 용광로 또는 유도 가열을 사용하면 탈탄이 크게 줄어들고, 탈탄이 발생한 경우 해당 층을 기계로 가공하는 것이 표준 복구 방법입니다.
다이 시프트
다이 이동은 단조 중에 상부 다이와 하부 다이 반쪽이 잘못 정렬되어 분할선에서 오프셋된 부품을 생산할 때 발생합니다. 0.5mm만 이동해도 부품의 치수 검사가 실패할 수 있습니다. 정기적인 다이 정렬 점검과 올바른 위치 지정 키 유지 관리를 통해 생산 시 이러한 결함을 예방할 수 있습니다.
철강 단조에 의존하는 산업과 그 이유
강철 단조에 대한 수요는 구조적 결함이 허용되지 않는 산업에 의해 주도됩니다. 단조가 지정되는 위치와 이유를 이해하면 구매자가 툴링 투자를 정당화하고 엔지니어가 경쟁 프로세스보다 단조를 주장하는 데 도움이 됩니다.
- 자동차: 커넥팅 로드, 크랭크샤프트, 스티어링 너클, 휠 허브, 캠샤프트 및 변속기 기어는 거의 보편적으로 단조됩니다. 일반적인 승용차에는 35~45kg의 단조강 부품이 들어 있습니다. 단조강의 피로 및 충격 저항은 안전에 중요한 부품을 주조하지 않는 이유입니다.
- 석유 및 가스: 드릴 비트, 드릴 칼라, BOP 부품, 밸브 본체, 플랜지(ANSI/ASME B16.5) 및 해저 커넥터는 극한의 다운홀 압력(일부 응용 분야에서는 최대 15,000psi 작동 압력)과 부식성 환경을 견디기 위해 단조가 필요합니다. ASME/ANSI 및 API 표준에서는 이러한 구성 요소 중 다수에 대해 단조를 요구합니다.
- 항공우주: 랜딩 기어 스트럿, 날개 부착 부품, 엔진 마운트 및 터빈 디스크는 고강도 합금강 및 초합금으로 단조됩니다. 추적성, 인증된 재료 테스트 보고서 및 비파괴 테스트에 대한 항공우주 산업의 엄격한 요구 사항으로 인해 단조는 기체 구조 구성 요소의 기본 선택이 되었습니다.
- 발전: 원자력 및 재래식 발전소의 증기 터빈 로터, 발전기 샤프트 및 압력 용기 헤드는 생산되는 가장 큰 단조품 중 하나입니다. 단일 개방형 단조품의 무게는 150~300톤에 이릅니다. 30~60년 동안 복합적인 열적, 기계적 응력 하에서 작동하는 부품에 필요한 재료 무결성은 제어된 단조 및 열처리를 통해서만 달성할 수 있습니다.
- 광업 및 건설 장비: 불도저 트랙 링크, 굴삭기 버킷 핀, 암석 분쇄기 해머 및 드릴 로드는 심한 충격과 마모에 노출됩니다. 고망간 및 저합금강 단조품은 주조 대체품보다 이러한 조건에서 변형 및 파손에 훨씬 더 잘 견딥니다.
- 방어: 포탄 발사체, 장갑 관통 관통 장치, 탱크 트랙 구성 요소 및 포신은 다른 공정으로는 달성할 수 없는 특정 경도, 인성 및 치수 일관성을 요구하는 군사 사양을 충족하도록 단조됩니다.
단조품 품질기준 및 인증
해당 표준을 참조하지 않고 단조강을 구매하면 구매자는 품질 변동성과 부적합 부품에 노출됩니다. 단조강 품질을 관리하는 주요 표준은 구매 주문서를 작성하기 전에 알아두는 것이 좋습니다.
- ASTM A668/A668M: 일반 산업용 탄소강 및 합금강 단조품의 표준 규격입니다. 인장 강도 485MPa(클래스 D)부터 최대 830MPa(클래스 L)까지 기계적 특성 요구 사항이 있는 8개 클래스를 포괄합니다.
- ASTM A182: 단조 또는 압연 합금 및 스테인리스강 파이프 플랜지, 단조 피팅 및 고온 서비스용 밸브를 다룹니다. 석유, 가스, 화학 처리 사양에서 널리 참조됩니다.
- ASTM A105: 주변 온도 및 더 높은 온도에서 배관 용도로 사용되는 탄소강 단조품의 표준입니다. 이는 산업용 배관 시스템의 플랜지 및 피팅에 대해 가장 일반적으로 요구되는 사양 중 하나입니다.
- API 6A/6D: 원천 및 크리스마스 트리 장비(6A) 및 파이프라인 밸브(6D)에 대한 American Petroleum Institute 표준입니다. 이러한 표준은 탄화수소 서비스에 사용되는 단조 부품에 대한 재료 등급, 테스트 요구 사항 및 추적성 문서를 정의합니다.
- AMS(항공우주 재료 사양): AMS 2750(열처리를 위한 고온계) 및 재료별 AMS 등급(예: 4340 강철의 경우 AMS 6414)과 같은 SAE AMS 표준은 항공우주 단조품을 관리합니다. 규정을 준수하려면 문서화된 가열로 교정, 인증된 재료 테스트 보고서 및 초도품 검사가 필요합니다.
- ISO 9001 / IATF 16949: 일반 산업(ISO 9001) 및 자동차(IATF 16949) 단조 공급업체를 위한 품질 관리 시스템 인증입니다. 이러한 인증은 공급업체가 문서화된 품질 시스템을 운영하고 있음을 나타내지만 그 자체로 특정 기계 사양에 대한 제품 준수를 보장하지는 않습니다.
각 단조 배송에 대해 항상 재료 테스트 보고서(MTR), 치수 검사 보고서 및 NDE 보고서를 요청하십시오. 중요한 응용 분야의 경우 단조 공장에서의 입회 테스트는 항공우주 및 핵 조달 분야의 표준 관행입니다.
강철 단조에 관해 자주 묻는 질문
폐쇄형 단조품의 최소 주문 수량은 얼마입니까?
대부분의 폐쇄형 단조 공장은 새로운 툴링 프로젝트에 대해 최소 주문 수량(MOQ)을 100~500개로 설정하지만 이는 부품 크기와 복잡성에 따라 다릅니다. 작고 단순한 부품의 경우 일부 상점에서는 50개 부품의 시험 작동을 고려합니다. 높은 툴링 비용이 주요 제약입니다. 다이 비용을 더 적은 수의 부품으로 나누어 단위당 비용을 크게 높입니다. 개방형 단조품에는 맞춤형 툴링이 필요하지 않기 때문에 실질적인 MOQ 최소값이 없습니다.
강철 단조품을 만드는 데 얼마나 걸립니까?
새로운 툴링을 사용하는 폐쇄 다이 단조의 경우 리드 타임은 일반적으로 10~16주입니다. 다이 설계 및 제조에 4~6주, 첫 번째 단조 제품 시험에 1~2주, 생산 부품의 열처리 및 기계 가공에 2~4주입니다. 대형 부품의 개방형 단조는 단조 작업장 용량과 강철 빌렛 가용성에 따라 8~20주가 걸릴 수 있습니다. 기존 다이의 반복 주문은 일반적으로 4~8주입니다.
탄소강과 동일한 장비를 사용하여 스테인레스강을 단조할 수 있습니까?
예, 동일한 해머와 프레스가 사용되지만 스테인리스강, 특히 오스테나이트 등급은 유동 응력이 더 높기 때문에 동일한 온도에서 탄소강보다 더 높은 단조력이 필요합니다. 특정 탄소강 부품 크기에 대한 프레스 등급은 스테인리스로 전환할 때 등급을 낮추거나 부품을 더 작은 작업으로 분할해야 할 수 있습니다. 또한 스테인리스강을 단조할 때 더 높은 인터페이스 압력과 연마성 산화물 스케일로 인해 일반적으로 다이 수명이 더 짧아집니다.
온간 단조는 열간 단조와 다른가요?
예. 온간 단조는 냉간 단조와 열간 단조 사이의 온도 범위(일반적으로 강철의 경우 650~950°C)에서 수행됩니다. 이 온도에서는 유동 응력이 실온보다 낮지만(성형이 더 쉬워짐) 열간 단조에서 볼 수 있는 무거운 산화물 스케일이 강철에 형성되지 않습니다. 그 결과 열간 단조보다 표면 조도가 더 좋고 공차가 더 엄격하며, 냉간 단조보다 압축력이 더 낮습니다. 온간 단조는 표면 품질이 중요하지만 냉간 단조력이 비현실적으로 높은 중간 정도의 복잡성 부품에 사용됩니다.
도면에 단조품을 올바르게 지정하려면 어떻게 해야 합니까?
도면의 전체 단조 사양에는 강철 등급(ASTM, AISI 또는 AMS 지정), 열처리 조건 및 필요한 경도 또는 인장/항복 강도, 구배 각도 요구 사항, 필렛 및 모서리 반경 최소, 단조된 표면의 표면 마감(Ra 값), 파팅 라인에서 허용되는 플래시 확장, 필수 NDE 방법(MPI, UT) 및 허용 기준, 적용 가능한 재료 테스트 보고서 요구 사항이 포함되어야 합니다. 적용 가능한 ASTM 표준(예: ASTM A668, 클래스 F)을 참조하면 모든 재료 및 테스트 요구 사항이 깔끔하게 연결됩니다.
