강철의 녹는점은 무엇입니까?
1370°C ~ 1540°C / 2,500°F – 2,800°F
강철은 고정된 단일 온도에서는 녹지 않습니다. 강철은 철과 탄소의 합금이며 종종 크롬, 니켈, 망간 또는 몰리브덴과 같은 원소와 결합되어 있기 때문에 녹는점은 정확한 수치가 아닌 특정 범위 내에 속합니다. 대부분의 상업용 강철 등급은 중간에서 액체로 변하기 시작합니다. 1370°C 및 1540°C(2500°F~2800°F) , 해당 등급의 정확한 화학적 구성에 따라 정확한 값이 이동합니다.
이 범위는 야금학자의 호기심을 넘어 훨씬 중요합니다. 주조소에서는 이를 사용하여 용광로 목표를 설정하고, 제작자는 이를 사용하여 용접 또는 절단 공정이 완전 액화에 얼마나 가까운지 이해하고, 엔지니어는 이를 사용하여 구조물이 극심한 열에 노출될 경우 구조물이 어떻게 작동할지 판단합니다. 융점의 100도 변동은 용광로 에너지 소비, 내화 라이닝 선택, 심지어 특정 용도에 맞게 선택되는 강철 등급까지 변경할 수 있습니다.
두 가지 관련 용어는 일찍 분리할 가치가 있습니다. 는 고상선 온도는 녹기 시작하는 온도이고, 액상 온도는 금속이 완전히 액체인 온도입니다. 이 두 지점 사이에 강철은 혼합되고 부분적으로 용융된 상태로 존재하며, 주조 공장 운영자는 이를 흐릿한 영역이라고 부르기도 합니다. 너무 일찍 붓는 것은 흐름이 불완전할 위험이 있고 과열은 에너지를 낭비하고 최종 제품을 약화시키는 입자 성장을 촉진할 수 있기 때문에 이 구역을 염두에 두고 주조 및 붓는 결정이 내려집니다.
실제적인 예를 생각해 보십시오. 산소 연료 토치를 사용하여 강판을 절단하는 구조 제조 공장은 녹는점보다 훨씬 높은 화염 온도에서 작업하고 있습니다. 이로 인해 절단 가장자리가 잠시 액화되어 산소 흐름에 의해 날아가게 됩니다. 이와 대조적으로 엔진 블록을 주조하는 주조소에서는 과도한 과열로 인해 연료가 낭비되고 완성된 주조 품질이 저하될 수 있으므로 의도적으로 액상선 온도보다 약간 높은 정도만 금속을 가열합니다. 동일한 물리적 특성인 융점은 공정에 따라 완전히 다른 두 가지 운영 결정을 내립니다.
강철의 녹는점은 왜 이렇게 다양합니까?
순수한 철은 비교적 예측 가능한 1538°C(2800°F)에서 녹습니다. 탄소와 기타 합금 원소가 도입되는 순간 그 숫자는 바뀌기 시작합니다. 각 원소는 금속의 결정 격자를 약간씩 다르게 변경하며, 누적 효과는 철강 제품군 전반에 걸쳐 볼 수 있는 넓은 용융 범위를 생성합니다.
탄소
탄소 함량이 조금만 증가해도 녹는점이 눈에 띄게 낮아집니다. 탄소를 약 0.05%에서 2.0%로 높이면 녹는점을 100°C 이상 낮출 수 있습니다. 이것이 바로 고탄소 공구강이 일반적으로 초저탄소 연강보다 낮은 온도에서 녹는 이유입니다.
크롬
크롬 is the defining element of stainless steel and tends to raise resistance to corrosion while having a moderate effect on melting behavior, keeping stainless grades within a fairly narrow band compared with other alloy families.
니ckel
니ckel improves toughness and helps stabilize the internal structure of stainless steels at high temperature, which is part of why nickel-bearing grades are common in equipment that must withstand repeated thermal cycling.
망간
망간 is added to almost every commercial steel grade in small amounts. It assists with deoxidizing molten steel during production and has a mild depressing effect on the overall melting range.
모lybdenum
모lybdenum raises high-temperature strength and is common in alloy and tool steels that need to hold their hardness while working near the upper end of the forging window, without meaningfully raising the melting range.
시licon
시licon is used as a deoxidizer during steelmaking and contributes to strength in certain spring and electrical steels, with only a minor influence on where the metal begins to soften and liquefy.
미량 불순물도 중요합니다. 적절하게 정제되지 않은 경우 원료에서 남은 황과 인은 결정립계에서 효과적인 용융 거동을 저하시키고 금속이 벌크 용융점에 도달하기 전에도 높은 작업 온도에서 부서지기 쉽고 균열이 발생하기 쉬운 열간 단축이라는 현상에 기여할 수 있습니다. 이것이 현대 철강 제조에서 기본 합금 첨가물만 추적하는 것보다 잔류 원소 수준을 엄격하게 제어하는 데 중점을 두는 이유 중 하나입니다.
재료를 선택하는 사람이 실제로 알 수 있는 점은 "강철의 녹는점"이라는 문구가 밀접하게 관련된 값을 나타내는 약칭이라는 것입니다. 창고 바닥에 나란히 놓여 있는 두 개의 코일(연강 하나와 고탄소 공구강 하나)은 둘 다 강철로 올바르게 설명되어 있음에도 불구하고 녹는점이 섭씨 100도가 훨씬 넘는 차이를 가질 수 있습니다.
철강 종류별 녹는점
아래 표에는 일반적인 철강 제품군과 일반적으로 각 철강 제품군과 관련된 용융 범위가 그룹화되어 있습니다. 이 수치는 단일 공장의 사양 시트가 아닌 일반적인 업계 참조를 반영하므로 중요한 계산의 일부가 되기 전에 항상 특정 열이나 등급에 대해 인증된 데이터와 비교하여 정확한 값을 확인하세요.
| 강철 종류 | 녹는점(°C) | 녹는점(°F) |
|---|---|---|
| 저탄소(연질)강 | 1410 – 1530 | 2570 – 2785 |
| 중탄소강 및 고탄소강 | 1410 – 1530 | 2570 – 2785 |
| 스테인레스 스틸 | 1375년 – 1530년 | 2500 – 2785 |
| 저합금강 | ≒ 1432 | ≒ 2610 |
| 고합금강 | ≒ 1415 | ≒ 2600 |
| 공구강 | 1400 – 1425 | 2550 – 2600 |
| 구조용 강철 | ≒ 1425 | ≒ 2600 |
방법에 주목하세요 공구강과 구조용강은 약간 낮은 위치에 있습니다. 더 넓은 탄소강 밴드보다. 공구강은 더 높은 탄소와 녹는점을 낮추는 추가 합금 원소를 함유하고 있으며, 구조용 등급은 가장 높은 용광로 온도를 견디기보다는 용접성과 인성을 위해 제조되었습니다.
단일 범주 내에서 범위가 고르게 분포되지 않는다는 점도 주목할 가치가 있습니다. 1020 연강과 1095 고탄소강은 모두 기술적으로 탄소강이지만 더 높은 탄소 등급은 지속적으로 밴드의 하단에 위치하고 희박 등급은 상단에 위치합니다. 혼합된 스크랩 또는 재고 배치에 대한 용해로 설정을 지정하는 사람은 단일 중간점 온도가 모든 조각에 동일하게 적합하다고 가정하기보다는 이러한 확산을 고려해야 합니다.
강철의 녹는점은 실제로 어떻게 측정되나요?
녹는점 수치는 추측으로 나온 것이 아닙니다. 야금학자와 재료 실험실은 주어진 강철 구성에 대한 고상선 및 액상선 온도를 파악하기 위해 몇 가지 확립된 기술을 사용합니다.
시차 열 분석
작은 샘플을 불활성 표준 물질과 함께 가열하고 둘 사이의 온도 차이를 추적합니다. 강철 샘플이 상을 변경하기 위해 추가 열을 흡수하는 지점은 고상점과 액상점을 정확하게 나타냅니다.
광학적 고온계
생산 용광로에서 비접촉식 광학 고온계는 금속에 직접 닿는 탐침 없이 표면 온도를 추정하기 위해 용융된 강철 또는 거의 용융된 강철에서 방출되는 복사 에너지를 판독합니다. 이는 열전대가 액체 강철에 의해 얼마나 빨리 소모되는지를 고려할 때 필수적입니다.
침지형 열전대
일회용 희생 열전대 프로브를 용융 강철에 직접 담가서 간단한 판독을 수행합니다. 팁이 열에 의해 파괴되므로 각 프로브는 한 번 사용하고 폐기하지만 단일 측정에 대한 판독값은 매우 정확합니다.
위상 다이어그램 참조
엔지니어들은 매번 물리적 샘플을 측정하는 대신 철-탄소 상태 다이어그램과 합금별 상태 다이어그램을 자주 참조합니다. 이 상태 다이어그램은 조성 변화에 따라 고상선 및 액상선 온도가 어떻게 변화하는지 매핑하여 알려진 화학으로부터 용융 거동을 예측할 수 있도록 해줍니다.
생산로는 일반적으로 이러한 방법 중 몇 가지를 결합합니다. 연속 광학 고온계는 열 전반에 걸쳐 일반적인 추세를 모니터링할 수 있는 반면, 주기적인 담금 열전대 딥은 용광로를 태핑하기 직전과 같은 주요 결정 지점에서 실제 수조 온도를 확인합니다.
용광로에서 주괴까지: 강철이 실제로 녹는 과정
생산 전반에 걸쳐 융점이 작용하는 위치를 이해하면 이 수치가 배경 사실이 아닌 중요한 운영 매개변수로 취급되는 이유를 설명하는 데 도움이 됩니다.
전기로(EAF)
고철을 내화 용기에 넣고 대형 흑연 전극과 전하 사이에 발생하는 전기 아크를 사용하여 녹입니다. 완전히 녹는 것을 보장하고 두드리기 전에 반응을 정제할 시간을 허용하기 위해 수조 온도를 액상점 이상(종종 1600°C ~ 1700°C 범위)으로 편안하게 높입니다.
순산소로(BOF)
모lten iron from a blast furnace is combined with scrap and blown with high-purity oxygen, which triggers exothermic reactions that help sustain the high temperatures needed to keep the charge liquid while carbon and impurities are oxidized out.
유도로
소규모 배치 또는 특수 합금을 생산하는 주조 공장에서 흔히 볼 수 있는 유도로는 전자기장을 사용하여 충전물을 직접 가열하므로 액상점 위의 특정 과열도 목표에 도달하는 데 적합한 정밀한 온도 제어 기능을 제공합니다.
모든 경우에 목표 조 온도는 합금의 특정 액상선 지점을 바닥으로 설정하고 작업자에게 주입, 합금 첨가 및 금형이나 연속 주조기로의 이송 중 온도 손실을 위한 작업 시간을 제공하는 과열 마진을 추가합니다. 과열도가 너무 낮으면 강철이 금형에 도달하기 전에 부분적으로 응고될 위험이 있습니다. 너무 많으면 에너지가 낭비되고 내화물 마모가 증가할 수 있습니다.
융점 대 구조적 파괴 온도
~1370~1540°C
강철이 물리적으로 고체에서 액체로 변하는 온도입니다. 이 지점에 도달하려면 용광로 또는 극도로 강렬하고 지속적인 열원이 필요합니다.
~500~600°C
금속이 거의 용융되기 훨씬 전에 내하중 강철이 더 이상 설계된 하중을 안전하게 지탱할 수 없을 만큼 충분한 강도를 잃기 시작하는 온도 범위입니다.
이러한 구별은 강철 거동에 대해 가장 오해되는 점 중 하나입니다. 강철 빔이 녹아서 파손될 필요는 없습니다. 구조용 강철은 일반적으로 약 500~600°C를 통과하면 실온 항복 강도의 일부만 유지하므로 화재 방지 엔지니어링은 강철을 녹는점 이하가 아닌 해당 임계값 이하로 유지하는 데 중점을 둡니다. 내화성을 설계하는 건축가나 엔지니어는 용강을 금형에 붓는 주조 공장 작업자와는 완전히 다른 숫자로 작업하고 있습니다.
로드도 그림을 변경합니다. 가벼운 하중을 받는 부재는 변형되기 전에 무거운 하중을 받는 부재보다 더 높은 온도에서 견딜 수 있으므로 특정 구조 요소의 정확한 파손 온도는 단일 범용 숫자가 아니라 정격 용량에 비해 얼마나 많은 무게를 지탱하는지에 따라 달라집니다.
녹는점과 기능적 결함 사이의 이러한 차이는 강철이 한꺼번에 파괴되기보다는 점차적으로 강도를 잃는 것으로 종종 설명되는 이유를 설명합니다. 대략 200°C에서 300°C 사이에서 대부분의 탄소강은 거의 모든 실온 강도를 유지합니다. 위쪽에서 강도 곡선은 가속 속도로 아래쪽으로 휘어지므로 500°C와 600°C 사이의 차이는 실온 근처에서 동일한 100도 간격보다 구조 계산에 훨씬 더 중요합니다.

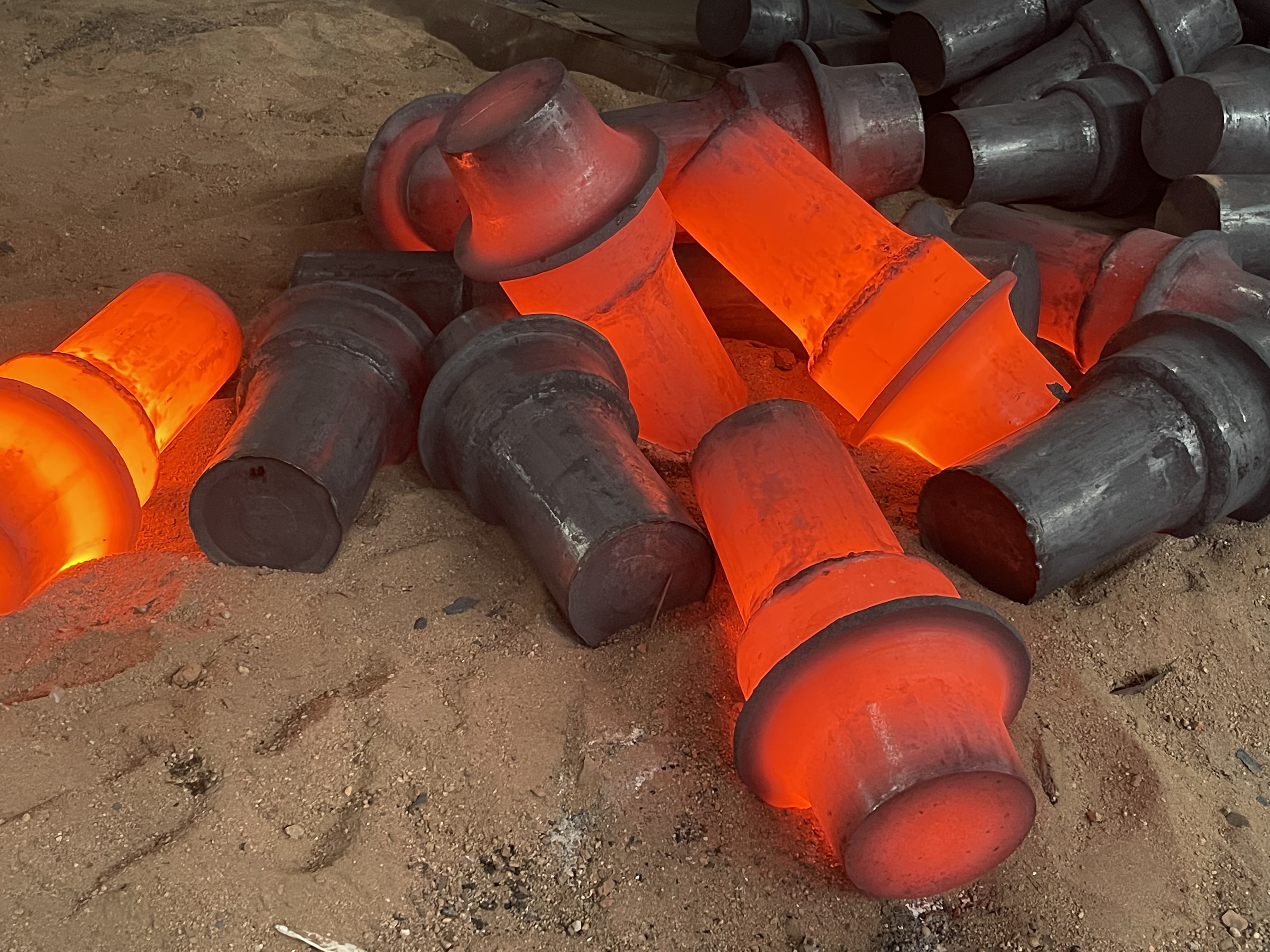

단조 및 제조시 철강 융점
융점은 단조 작업 현장에서 가장 중요한 숫자가 아닙니다. 중요한 것은 단조 온도 창 , 녹는 범위 아래에 편안하게 위치하여 금속이 망치질이나 압착에 의해 변형될 수 있을 만큼 뜨겁지만 액화에 접근하지 않는 밴드입니다.
빌렛 가열
철강 원료는 많은 탄소 및 합금 등급에 대해 일반적으로 약 1100°C ~ 1250°C(대략 2000°F ~ 2300°F)로 언급되는 열간 작업 범위를 향해 용광로에서 가열됩니다. 이는 이 기사 앞부분에 표시된 용융 범위보다 훨씬 낮습니다.
균일한 온도를 위한 담그기
공작물은 열이 단면을 통해 고르게 침투할 수 있을 만큼 오랫동안 온도를 유지하여 표면은 작업 가능하지만 코어는 여전히 비교적 차갑고 변형에 저항하는 상황을 방지합니다.
강철 단조 압력을 받고 있는
해머, 프레스 또는 압연 장비는 부드러워졌지만 여전히 견고한 강철을 원하는 형태로 재형성합니다. 융점 이하로 유지하면 입자 구조가 그대로 유지되며 단조 부품이 주조 부품에 비해 강도가 높은 이유 중 하나입니다.
냉각 제어
성형 후에 부품은 제어된 방식으로 냉각되며 때로는 후속 열처리를 통해 단조 공정에서 달성하고자 하는 기계적 특성을 유지합니다.
단조 온도와 녹는점 사이의 차이를 이해하면 단조 장비가 현재의 방식으로 설계된 이유에 대해 많은 것을 알 수 있습니다. 단조 창 내부에 공작물을 안전하게 유지하기 위해 용광로 제어, 고온계 및 담금 시간 절차가 모두 존재합니다. 해당 창을 초과하여 용융 범위로 이동하면 강철 연소, 거친 입자 구조 및 성형 중 균열 위험이 급격히 증가합니다. 이것이 숙련된 공장이 융점 데이터를 운영 목표가 아닌 열간 작업 공정 중에 명확하게 유지하기 위한 엄격한 한계로 취급하는 이유 중 하나입니다.
열간 단조 vs 냉간 단조
대부분의 강철 단조는 위에 설명된 온도 창에서 고온에서 발생합니다. 왜냐하면 가열된 강철은 실온에서 강철보다 훨씬 적은 힘으로 변형되고 작동하면서 재결정화되어 내부 응력의 축적을 방지하기 때문입니다. 이와 대조적으로 냉간 단조는 열보다는 금속의 연성에 의존하여 실온 또는 실온에 가까운 온도에서 강철을 성형합니다. 냉간 단조는 직접적인 의미에서 융점 논의와는 관련이 없지만, 열간 단조와 냉간 단조 사이의 선택 자체가 주어진 강철 등급의 특성이 열 한계에 접근하거나 열 한계에서 멀어짐에 따라 어떻게 변화하는지에 따라 부분적으로 결정되기 때문에 언급할 가치가 있습니다.
단조 중 과열과 관련된 일반적인 결함
용광로 운영자가 스톡이 용융 범위에 너무 가깝게 이동하도록 허용하면 몇 가지 예측 가능한 결함이 나타나는 경향이 있습니다. 입자 성장은 인성을 감소시키는 거친 내부 구조를 생성합니다. 때때로 연소라고 불리는 입자 경계에서의 초기 용융은 조각의 대부분이 눈에 띄게 액화되지 않더라도 재료를 영구적으로 손상시킬 수 있습니다. 온도가 상승하면 스케일 형성이 가속화되어 재료가 낭비되고 하류 마무리 작업이 복잡해집니다. 이러한 징후를 조기에 인식하는 것은 단조 작업에서 용광로 온도 제어 및 모니터링이 여전히 핵심 초점으로 남아 있는 이유 중 하나입니다.
단조와 비교한 용접 및 절단의 융점
용접과 열 절단은 단조 온도 스펙트럼의 반대쪽 끝에 있습니다. 단조가 의도적으로 용융 범위를 피하는 경우, 용접은 적어도 국지적으로 용융 범위에 도달하여 두 개의 강철 조각을 함께 융합하는 것에 달려 있습니다.
아크 용접 중에 즉시 용접 풀은 일반적으로 모재 강철의 벌크 용융점을 의미 있는 여유만큼 초과합니다. 왜냐하면 아크 자체가 수천도에서 연소되고 국부적인 과열이 모재와 충전재 사이의 완전한 융합을 보장하는 데 도움이 되기 때문입니다. 이는 전체 충전물이 온도에 도달하는 용광로 용해와 달리 좁고 고도로 국지적인 현상입니다. 용접 풀에서 가까운 거리에 있는 주변 모재는 여전히 실온에 가까울 수 있습니다. 이는 용접 시 급격한 열 구배가 발생하고 열 입력 및 냉각 속도를 제어하는 것이 용접 품질의 핵심인 이유입니다.
순산소 절단 및 플라즈마 절단과 같은 열 절단 공정도 유사하게 작동합니다. 강철의 좁은 절단 부분을 녹는점 이상으로 밀어 용융 슬래그로 분출할 수 있는 반면, 주변 플레이트는 좁은 열 영향 구역을 제외하고는 구조적으로 거의 영향을 받지 않은 상태로 유지됩니다.
강철의 녹는점을 다른 금속과 비교하는 방법
다른 일반적인 산업용 금속과 함께 강철을 배치하면 특히 고온 응용 분야를 위한 재료 중에서 선택하는 모든 사람의 용융 거동을 상황에 맞게 파악하는 데 도움이 됩니다.
| 금속 | 녹는점(°C) | 녹는점(°F) |
|---|---|---|
| 리드 | ≒ 327 | ≒ 621 |
| 아연 | ≒ 420 | ≒ 788 |
| 알루미늄 | ≒ 660 | ≒ 1221 |
| 구리 | ≒ 1085 | 1985년 |
| 순철 | ≒ 1538 | ≒ 2800 |
| 스틸(일반 제품군) | 1370년 – 1540년 | 2500 – 2800 |
| 티타늄 | 1668년 | ≒ 3034 |
| 텅스텐 | ≒ 3422 | ≒ 6192 |
강철은 알루미늄과 구리 위에 편안하게 자리잡고 있으며, 이는 알루미늄과 구리가 녹는 데 훨씬 적은 용광로 에너지가 필요하고 일반적으로 낮은 가공 온도가 유리한 곳에서 사용되는 이유를 설명합니다. 티타늄은 대부분의 강철 등급보다 눈에 띄게 높은 온도에서 녹으며, 텅스텐은 그 자체의 범주에 속합니다. 이것이 바로 강철을 완전히 액화시키는 극하고 지속적인 열을 견뎌야 하는 필라멘트와 부품에 텅스텐이 선택되는 이유입니다.
흥미롭게도 강철의 녹는점은 순철의 녹는점과 가깝고 대부분의 합금 배합에서 그보다 약간 낮습니다. 이는 원소를 합금하면 순수 모재에 비해 녹는점이 거의 항상 낮아진다는 일반적인 야금학적 원리와 일치하며, 이는 강철뿐만 아니라 대부분의 일반적인 합금 시스템에 적용되는 패턴입니다.
강철의 융점에 대한 일반적인 오해
강철에는 정확한 녹는점이 하나 있는데, 이는 물이 정확히 섭씨 0도에서 어는 것과 같습니다.
현실강철은 합금이므로 하나의 고정된 온도에 머물지 않고 구성에 따라 이동하는 고상선 및 액상선 온도에 의해 정의된 범위에서 녹습니다.
강철 구조물은 녹기 시작하면 위험해집니다.
현실구조용 강철은 용해 범위보다 수백 도 낮은 500°C ~ 600°C 부근에서 하중 지지력의 상당 부분을 잃으므로 금속이 액체에 가까워지기 훨씬 전에 고장 위험이 높아집니다.
스테인레스 스틸은 프리미엄 소재이기 때문에 항상 일반 탄소강보다 녹는점이 더 높습니다.
현실두 범위는 실질적으로 겹치며 비교되는 정확한 등급에 따라 일부 탄소강은 일부 스테인레스 등급보다 녹는점이 더 높을 수 있습니다.
단조에는 강철을 녹는점 가까이 가열하여 모양을 만들 수 있을 만큼 부드럽게 만들어야 합니다.
현실단조는 고의로 용융 범위(일반적으로 100°C ~ 300°C)보다 훨씬 낮은 수준을 유지합니다. 액화에 너무 가깝게 작업하면 입자 구조가 손상되고 균열 위험이 증가하기 때문입니다.
자주 묻는 질문
강철이 녹는 온도는 섭씨 몇 도인가요?
대부분의 상업용 강철 등급은 1370°C에서 1540°C 사이에서 녹으며 정확한 수치는 탄소 함량과 크롬, 니켈 또는 망간과 같은 기타 합금 원소의 존재 여부에 따라 달라집니다.
강철은 화씨 몇도에서 녹나요?
화씨에서는 동일한 범위가 대략 2500°F ~ 2800°F로 해석되며, 다시 특정 등급과 합금 함량에 따라 다소 이동합니다.
스테인레스강의 녹는점은 탄소강과 다른가요?
두 범위가 상당히 겹칩니다. 스테인리스강의 온도는 일반적으로 1375°C~1530°C이고 탄소강의 온도는 일반적으로 1410°C~1530°C입니다. 따라서 특정 스테인리스강과 특정 탄소 등급의 차이는 일반적으로 사람들이 예상하는 것보다 작습니다.
구조용 강철이 녹기 오래 전에 화재가 발생하는 이유는 무엇입니까?
강철이 용융 범위보다 훨씬 낮은 온도인 약 500°C~600°C를 지나면 하중 지지력이 급격히 떨어집니다. 강철은 그 시점에서도 여전히 견고하지만 설계된 하중을 계속 지탱하기에는 너무 많은 강도를 잃었습니다.
융점과 단조 온도의 차이는 무엇입니까?
녹는점은 강철이 완전히 액체로 변하는 지점입니다. 단조 온도는 더 낮은 작업 범위로, 일반적으로 여러 등급의 경우 약 1100°C ~ 1250°C이며, 금속을 변형할 수 있을 만큼 부드럽게 만들면서 용융 범위를 확실히 벗어나도록 특별히 선택됩니다.
탄소를 첨가하면 강철의 녹는점이 높아지거나 낮아지나요?
탄소를 첨가하면 녹는점이 낮아집니다. 탄소 함량이 높을수록 용융 범위가 낮아지는데, 이는 고탄소 공구강이 일반적으로 초저탄소 연강보다 다소 낮은 온도에서 녹는 이유 중 하나입니다.
왜 강철의 녹는점은 하나의 숫자가 아닌 범위로 표시되나요?
강철은 순수한 원소가 아닌 합금이므로 순수한 철처럼 고정된 단일 융점을 갖지 않습니다. 정확한 고상선 및 액상선 온도는 각 등급의 탄소 및 합금 원소의 특정 혼합에 따라 달라집니다.
강철의 녹는점에 비해 용접 풀은 얼마나 뜨거워지나요?
일반적인 아크 용접 용접 풀은 모재 금속과 필러 사이의 완전한 융합을 보장하기 위해 공정에 충분한 과열이 필요하기 때문에 모재 강철의 벌크 용융 범위(종종 인접 아크 영역에서 약 1600°C 이상)보다 훨씬 높게 실행됩니다.
강철의 융점은 압력이나 고도에 따라 변합니까?
융점은 엄격한 열역학적 의미에서 압력에 따라 약간씩 이동하지만 일반 대기 조건에서는 그 효과가 충분히 작아 일상적인 용광로, 단조 또는 용접 작업에 실용적인 요소가 아닙니다.
