강철 합금이란 무엇입니까? 구성, 유형 및 단조

강철 합금이란 무엇입니까 - 직접적인 답변

강철은 기본적으로 철과 탄소의 합금으로, 탄소 함량은 일반적으로 중량 기준 0.02% ~ 2.14% . 그러나 사람들이 "강철의 합금이 무엇인지"라고 묻는다면 합금강을 언급하는 경우가 많습니다. 이는 크롬, 니켈, 몰리브덴, 바나듐, 망간, 실리콘 또는 텅스텐과 같은 하나 이상의 추가 합금 원소를 통합하여 일반 탄소강을 뛰어 넘는 강철 범주입니다. 이러한 추가 요소는 탄소만으로는 달성할 수 없는 특정한 기계적, 물리적, 화학적 특성을 향상시키기 위해 의도적으로 도입되었습니다.

실용적인 측면에서 합금강은 크게 두 가지 범주로 나뉩니다. 저합금강 , 총 합금 함량이 8% 미만이고, 고합금강 , 총 합금 함량이 8%를 초과하는 경우. 스테인레스강, 공구강, 고속도강은 모두 고합금강에 속합니다. 합금 원소의 특정 조합과 농도는 강의 강도, 경도, 인성, 내식성 및 용접성을 직접적으로 결정합니다.

합금강의 산업적으로 가장 중요한 응용 분야 중 하나는 다음과 같습니다. 합금강 단조품 — 주조 또는 가공된 스톡 바에 비해 우수한 입자 구조와 기계적 특성을 제공하는 압축력을 통해 성형된 구성 요소입니다. 따라서 합금강의 구성을 이해하는 것은 이러한 단조품이 산업 전반에 걸쳐 어떻게 엔지니어링되고 적용되는지 이해하는 것과 분리될 수 없습니다.

철강의 핵심 합금 원소와 그 역할

강철에 첨가된 각 합금 원소는 뚜렷한 금속학적 목적을 제공합니다. 다음 분석에서는 가장 일반적으로 사용되는 요소와 해당 요소가 부여하는 특정 속성을 다룹니다.

크롬(Cr)

크롬은 다음과 같은 양으로 첨가됩니다. 0.5%~30% 응용 프로그램에 따라. 10.5% 이상의 농도에서는 강철 표면에 수동 산화물 층을 형성하여 우리가 스테인리스강으로 알고 있는 물질이 생성됩니다. 농도가 낮을수록 크롬은 경화성, 내마모성 및 고온 강도를 향상시킵니다. AISI 4140 및 4340과 같은 등급은 모두 크롬을 핵심 요소로 포함하고 있으며 이는 내하중 응용 분야에서 합금강 단조품에 가장 일반적으로 지정되는 등급 중 하나입니다.

니켈(Ni)

니켈은 특히 저온에서 인성을 향상시켜 극저온 응용 분야 및 북극 환경 장비에 없어서는 안 될 요소입니다. 일반적으로 다음 사이에 사용됩니다. 1%와 9% , 니켈은 또한 내식성을 향상시키고 경화 후 연성을 유지하는 데 도움이 됩니다. 약 9%의 니켈을 함유한 9등급 Ni 강철은 -196°C의 낮은 온도에서 작동하는 액화천연가스(LNG) 저장 탱크에 널리 사용됩니다.

몰리브덴(Mo)

소량이라도 — 일반적으로 0.15% ~ 0.30% — 몰리브덴은 경화성, 고온에서의 크리프 저항성, 공식 부식 저항성을 획기적으로 향상시킵니다. 발전 부문의 고압 배관 및 합금강 단조품의 표준 재료인 크롬-몰리브덴(CrMo) 강철에서 몰리브덴은 열 순환 하에서 장기적인 구조적 무결성을 유지하는 데 중요합니다.

바나듐(V)

바나듐은 일반적으로 다음 농도로 사용됩니다. 0.2% , 그러나 그 입자 미세화 효과는 상당합니다. 결정립 경계를 고정하는 미세한 탄화물과 질화물을 형성하여 미세 구조를 개선하고 피로 강도를 향상시킵니다. 바나듐 수정 등급은 피로 수명이 가장 중요한 단조 크랭크샤프트, 커넥팅 로드 및 기어 블랭크에 일반적으로 사용됩니다.

망간(Mn)

망간은 거의 모든 강철에 존재합니다. 0.3%와 1.6% . 탈산제 역할을 하며 황과 결합하여 열간 쇼트를 방지하고 강도와 경화성을 증가시킵니다. Mn 함량이 약 12~14%인 Hadfield 강철과 같은 고망간강은 뛰어난 가공 경화 특성을 나타내므로 광산 장비 및 철도 건널목과 같은 내충격성 응용 분야에 적합합니다.

실리콘(Si)

실리콘은 주로 탈산제이지만 강도와 경도도 향상시킵니다. 스프링강과 전기강판에서 실리콘 함량은 다음과 같이 높을 수 있습니다. 4.5% , 이는 자기 손실을 크게 줄이고 전기 저항을 향상시킵니다. 구조용 합금강에서 실리콘 함량은 일반적으로 0.15%~0.35% 사이로 제어됩니다.

텅스텐(W) 및 코발트(Co)

텅스텐은 고온에서 경도를 유지하는 안정적인 탄화물을 형성합니다. 600°C 이상 — M2 및 T1과 같은 고속 공구강에 필수적입니다. 코발트는 고온 경도를 더욱 증가시키며 프리미엄 절삭 공구 응용 분야에서 텅스텐과 함께 사용됩니다.

일반적인 합금강 등급 및 그 구성

아래 표에는 특히 합금강 단조품과 관련하여 널리 사용되는 여러 가지 합금강 등급, 공칭 구성 및 주요 적용 분야가 요약되어 있습니다.

합금강 단조품이 다른 형태와 다른 점

주조, 압연 또는 빌렛 기계 가공과 달리 단조를 통해 합금강을 가공할 때 생성되는 부품은 근본적으로 다른 내부 구조를 나타냅니다. 단조는 뜨겁거나 차가운 압축력으로 금속을 가공하여 몇 가지 중요한 야금학적 결과를 달성합니다.

• 곡물 정제: 단조 공정은 거친 주조 입자 구조를 미세한 등축 입자로 분해합니다. 입자가 미세할수록 인성이 높아지고 피로 저항성이 향상됩니다. 합금강 단조품에서 이는 바나듐 및 니오븀과 같은 결정립 미세화 원소에 의해 증폭됩니다.
• 곡물 흐름 정렬: 합금강을 거의 순 형상으로 단조하면 입자 흐름이 기계 가공으로 절단되지 않고 부품의 윤곽을 따릅니다. 이러한 방향성 결정 구조는 1차 응력 방향의 인장 강도와 피로 수명을 크게 향상시킵니다. 이는 크랭크샤프트, 커넥팅 로드, 플랜지와 같은 부품에서 중요한 장점입니다.
• 내부 공극 제거: 일반적으로 1100°C~1250°C 사이의 온도에서 열간 단조를 수행하면 원래 잉곳이 응고되는 동안 형성될 수 있는 내부 다공성 또는 수축 공동이 닫혀서 균질하고 조밀한 제품이 생성됩니다.
• 향상된 내충격성: 합금강 단조품의 미세 입자 구조와 방향성 섬유 흐름의 조합으로 샤르피 V-노치 충격 값이 생성됩니다. 30%~50% 더 높음 가로 방향으로 테스트한 동등한 주물보다

예를 들어, 1000MPa의 인장 강도로 열처리된 AISI 4340 단조품은 실온에서 80J 이상의 샤르피 충격 에너지를 나타낼 수 있는 반면, 유사한 조성과 열처리의 주조품은 동일한 조건에서 50-60J만 달성할 수 있습니다. 이러한 차이는 단지 학술적인 것이 아닙니다. 안전이 중요한 응용 분야에서는 구성 요소가 과부하 상태에서 살아남는지 또는 치명적인 파손이 발생하는지 여부를 결정합니다.

합금강의 단조 공정 - 빌렛부터 완제품까지

고품질 합금강 단조품을 생산하려면 제조 공정의 모든 단계를 신중하게 제어해야 합니다. 다음은 열간 단조 합금강 부품의 일반적인 생산 순서입니다.

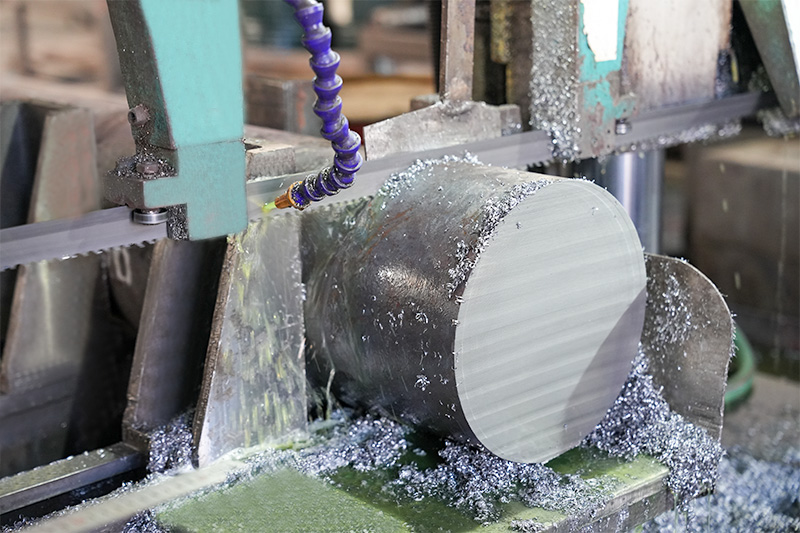

1. 원료 선택 및 인증: 합금강 빌렛 또는 잉곳은 모든 합금 원소 농도가 사양을 충족함을 확인하는 문서화된 열 화학을 갖춘 철강 제조업체에서 공급됩니다. 들어오는 빌렛의 초음파 테스트는 중요한 응용 분야의 표준 관행입니다.
2. 난방: 빌렛은 가스 연소로 또는 전기로에서 적절한 단조 온도로 가열됩니다. 1100°C 및 1250°C 대부분의 저합금 등급에 사용됩니다. 정밀한 온도 제어로 표면층의 탈탄을 방지하고 단면 전체에 걸쳐 균일한 소성을 보장합니다.
3. 단조 작업: 기하학적 구조와 필요한 곡물 흐름에 따라 빌렛은 단조되거나, 인발되거나, 폐쇄형 다이에서 압착될 수 있습니다. 보어가 500mm를 초과하는 압력 용기 플랜지와 같은 대형 합금강 단조품은 일반적으로 다음 범위의 유압 프레스에서 생산됩니다. 2,000~10,000톤 용량 .
4. 냉각 제어: 단조 후, 제어된 냉각(공기 중, 용광로 또는 절연 담요 아래)은 부품에 균열을 일으키거나 후속 열처리에 부적합한 잔류 응력을 유발할 수 있는 단단한 마르텐사이트의 형성을 방지합니다.
5. 열처리: 대부분의 합금강 단조품은 최종 기계적 특성 사양을 달성하기 위해 오스테나이트화, 담금질 및 템퍼링(QT)을 거칩니다. 오스테나이트화 온도, 담금질 매체(물, 오일 또는 폴리머), 뜨임 온도 및 시간은 모두 중요한 변수입니다. 예를 들어, OCTG(석유 국가 관형 제품) 용도로 사용되는 AISI 4140 단조품은 일반적으로 540°C 및 650°C 강도와 인성의 요구되는 균형을 달성합니다.
6. 비파괴 검사(NDT): 최종 단조품은 초음파 검사(UT), 자분 탐상 검사(MPI) 또는 염료 침투 검사(DPI)를 거쳐 납품 전 내부 및 표면 무결성을 확인합니다.
7. 기계적 테스트 및 인증: 부품과 일체로 단조된 테스트 링 또는 연장부는 인장, 경도 및 충격 테스트를 위해 가공됩니다. 결과는 고객에게 단조품과 함께 제공되는 재료 테스트 보고서(MTR)에 문서화됩니다.

합금강 단조품에 크게 의존하는 산업

합금강 단조품에 대한 수요는 구조적 무결성이 협상 불가능하고 실패가 경제, 환경 또는 인간 안전 측면에서 심각한 결과를 초래하는 산업에 의해 주도됩니다. 다음 부문은 가장 중요한 소비자입니다.

석유 및 가스

웰헤드 장비, 크리스마스 트리 본체, 게이트 밸브, 플랜지 및 해저 커넥터는 모두 일반적으로 합금강 단조품으로 제조됩니다. 다음과 같은 등급 F22(2.25Cr-1Mo) , F91(9Cr-1Mo-V) 및 F8 및 F44와 같은 저온 등급은 고압 및 상승된 온도 또는 대기 온도 이하에서 작동하는 플랜지 및 피팅에 대해 ASTM A182에 지정되어 있습니다. 합금 화학과 단조 공정의 조합을 통해 이러한 부품은 15,000psi를 초과하는 웰헤드 압력을 견디고 산성 서비스 환경에서 수소 유도 균열(HIC)을 방지합니다.

항공우주 및 국방

랜딩 기어 부품, 기체 구조 부재, 엔진 샤프트 및 무기 시스템 부품은 AISI 4340, 300M(바나듐 및 실리콘이 첨가된 수정된 4340) 및 마레이징 강을 포함한 등급의 합금강 단조품으로 생산됩니다. 이러한 응용 분야에 대한 최대 인장 강도 요구 사항은 일반적으로 초과됩니다. 1,700MPa , 엄격한 파괴 인성 최소값을 갖습니다. 어떤 주조 공정도 이러한 수준에서 필요한 강도와 인성의 조합을 안정적으로 달성할 수 없기 때문에 단조 공정이 여기서 필수적입니다.

발전

기존 화력 발전소와 원자력 발전소의 증기 터빈 로터, 발전기 샤프트, 압력 용기 쉘 및 터빈 디스크는 생산되는 합금강 단조품 중 가장 크고 까다로운 제품 중 하나입니다. 하나의 대형 터빈 로터 단조로 인해 무게가 무거워질 수 있습니다. 100톤 단조 후 몇 주 동안 제어된 냉각 및 열처리가 필요합니다. CrMoV 강철(예: 1Cr-1Mo-0.25V) 및 니켈-크롬-몰리브덴-바나듐(NiCrMoV) 등급과 같은 재료는 최대 565°C의 증기 온도에서 장기간 크리프 저항성과 템퍼링 취성에 대한 저항성을 갖도록 지정됩니다.

자동차 및 대형 운송

자동차 부문에서는 크랭크샤프트, 커넥팅 로드, 캠샤프트, 변속기 기어, 스티어링 너클 등 파워트레인 부품에 합금강 단조품을 광범위하게 사용합니다. 다음과 같은 중탄소 합금 등급 AISI 4140, 4340 및 8620 가장 일반적인 선택입니다. 현대의 미세합금 단조강(니오븀, 바나듐 또는 티타늄을 소량 첨가함)은 별도의 담금질 및 템퍼 작업 없이 제어된 열역학적 처리를 통해 적절한 강도를 달성하고 제조 비용과 에너지 소비를 줄여 주목을 받고 있습니다.

광업 및 건설 장비

구동축, 불도저 트랙 링크, 유압 실린더 엔드, 광산 삽 및 굴삭기용 버킷 핀은 일반적으로 대형 합금강 단조품으로 생산됩니다. 이러한 구성 요소는 마모성 마모 및 간헐적인 충격 하중과 결합하여 높은 반복 하중을 경험합니다. 열처리 후 높은 표면 경도를 제공하는 재종 - 일반적으로 브리넬 경도 값 300~400HB - 내마모성을 위해 선호되는 반면 충격 시 파손에 저항하기 위해 적절한 코어 인성이 유지됩니다.

합금강 단조품에 관한 표준 및 사양

국제 표준은 규제 산업에서 사용되는 합금강 단조품에 대한 화학적 조성 한계와 기계적 특성 요구 사항을 모두 정의합니다. 구매자와 엔지니어는 재료를 지정하기 전에 자신의 응용 분야에 어떤 표준이 적용되는지 이해해야 합니다. 가장 널리 참조되는 표준은 다음과 같습니다.

• ASTM A182: 단조 또는 압연 합금 및 스테인리스강 파이프 플랜지, 단조 피팅 및 고온 서비스용 밸브에 대한 표준 사양입니다. CrMo 지정에 따라 F5, F9, F11, F22, F91 등급 및 기타 등급이 포함됩니다.
• ASTM A336: 발전 및 화학처리 분야의 용기, 밸브, 피팅에 사용되는 압력 및 고온 부품용 단조강을 다루고 있습니다.
• ASTM A508: 압력 용기용 담금질 및 템퍼링 진공 처리 탄소 및 합금강 단조품 - 원자력 압력 용기 응용 분야에 많이 사용됩니다.
• EN 10250: 비합금강, 합금 특수강 및 스테인레스강을 포함하는 부품을 포함하는 일반 엔지니어링 목적의 개방형 강철 단조품에 대한 유럽 표준입니다.
• ISO 9606 및 AS 1085: 특정 국가 시장의 합금강 단조 자격을 관리하는 지역 표준입니다.
• NACE MR0175 / ISO 15156: 단조 표준 자체는 아니지만 석유 및 가스 사워 서비스에서 단조에 중요한 경도 제한을 포함하여 황화수소(H2S) 함유 환경에 사용되는 합금강 부품에 대한 요구 사항을 지정합니다.

많은 중요한 애플리케이션의 경우 표준을 지정하는 것만으로는 충분하지 않습니다. 다음과 같은 추가 요구 사항 보충 S1(저온 샤르피 시험) , ASTM A388에 따른 초음파 검사 또는 PWHT 시뮬레이션 테스트 — 기본 표준이 완전히 다루지 않는 응용 분야별 위험을 해결하기 위해 구매 주문에 추가됩니다.

기계적 성질: 합금강 단조품 비교 방법

합금강 단조품으로 달성할 수 있는 기계적 특성은 등급, 열처리 조건 및 단면 크기에 따라 매우 광범위합니다. 다음 표는 담금질 및 템퍼링 조건에서 일반적으로 단조되는 합금강 등급에 대한 대표적인 특성 데이터를 제공합니다.

합금강 단조품 사용자에게 중요한 개념은 섹션 크기 효과 . 단조 단면적이 증가함에 따라 부품의 코어는 담금질 중에 더 천천히 냉각되어 표면에 비해 경도와 강도 값이 낮아집니다. 이는 일반적으로 Jominy 최종 담금질 테스트로 측정되는 경화성을 특징으로 합니다. 경화성이 더 높은 등급(예: AISI 4340 대 AISI 4140)은 더 큰 단면에서 경도를 보다 일관되게 유지하므로 4340이 대구경 샤프트 및 두꺼운 디스크와 같은 무거운 단면 단조품에 선호되는 선택입니다.

합금강 단조품의 열처리 옵션

열처리는 강의 합금 화학이 단조품의 최종 기계적 특성으로 변환되는 곳입니다. 다양한 처리 경로는 동일한 합금강 등급에서도 크게 다른 특성 프로필을 생성합니다.

정규화

870°C~950°C로 가열하고 공냉하면 입자 구조가 미세해지고 단조 공정에서 내부 응력이 제거됩니다. 정규화 합금강 단조품은 적당한 강도와 적당한 인성을 갖고 있지만 일반적으로 담금질 및 템퍼링 특성이 요구되는 까다로운 구조용 응용 분야에는 사용되지 않습니다.

담금질 및 템퍼(QT)

구조용 합금강 단조품의 가장 일반적인 열처리입니다. 오스테나이트화(일반적으로 840°C~880°C 대부분의 CrMo 등급의 경우), 오일 또는 물에서 급속 담금질하여 마르텐사이트를 형성한 다음 제어된 온도에서 템퍼링하여 부서지기 쉬운 마르텐사이트를 더 강인한 템퍼링된 마르텐사이트 구조로 분해합니다. 템퍼링 온도는 강도-인성 균형을 조정하는 주요 요소입니다. 템퍼링 온도가 높을수록 강도는 감소하지만 인성과 연성은 증가합니다.

어닐링

완전 어닐링(Ac3 이상 가열 및 노 냉각)은 가장 부드럽고 가공성이 가장 높은 조건을 생성합니다. 이는 최종 열처리 전에 광범위한 후속 가공이 필요한 단조품에 유용합니다. 52100과 같은 고탄소 합금강에 사용되는 구상화 어닐링은 탄화물을 구형 입자로 변환하여 경화 전 가공성과 치수 안정성을 극대화합니다.

침탄 및 표면 경화

AISI 8620과 같은 저탄소 등급으로 단조된 기어, 캠샤프트 및 베어링 레이스의 경우 침탄(가스 또는 진공)을 통해 표면층에 탄소가 일반적으로 0.8mm ~ 2.0mm , 담금질 및 저온 템퍼링이 이어집니다. 그 결과 견고하고 피로에 강한 코어가 있는 단단한 표면(60-63 HRC)이 탄생했습니다. 이는 접촉 응력이 지배적인 응용 분야에 필수적인 조합입니다.

용접후열처리(PWHT)

특히 압력 용기 및 배관 응용 분야에서 제작된 조립품에 용접되는 합금강 단조품은 일반적으로 용접 열 영향 부위의 응력을 완화하고 인성을 복원하기 위해 PWHT가 필요합니다. CrMo 등급의 경우 PWHT 온도는 ASME 섹션 VIII와 같은 코드에 일반적으로 다음 범위로 정확하게 지정됩니다. 650°C ~ 760°C , 단면 두께에 따라 최소 시간 동안 유지됩니다.

합금강 vs. 탄소강 vs. 스테인레스강 — 차이점을 명확히 합니다.

어떤 강철 합금이 지정되는지 이해하려면 실제로 종종 혼동되는 다양한 강철 범주 간의 경계에 대한 명확성이 필요합니다.

단조 부품에 대한 이러한 범주 간의 선택은 근본적으로 엔지니어링 경제 문제입니다. 대부분의 경우 저합금 합금강 단조품은 비용, 기계적 성능 및 가공성 면에서 최상의 균형을 제공합니다. 스테인리스강 단조품은 부식 요구 사항이나 위생 요구 사항이 상당한 비용 프리미엄을 실제로 정당화하는 경우에만 선택됩니다. 재료비의 3~6배 비슷한 강도의 저합금 등급과 비교.

합금강 단조품의 품질 관리 및 검사

안전이 중요한 응용 분야의 합금강 단조품에 대한 품질 보증 프로세스는 포괄적이고 다층적입니다. 강력한 검사 프로그램은 일반적으로 다음 영역을 다룹니다.

• 열 분석 검토: 철강업체의 레이들 분석 및 제품 분석은 해당 표준의 구성 한계에 대해 검증됩니다. 인, 황 등의 중요 원소는 아래로 유지됩니다. 0.025% 및 0.015% 고품질 단조품의 경우 이러한 요소가 결정립 경계로 분리되어 인성을 감소시키기 때문입니다.
• 치수 검사: 단조품은 교정된 측정 도구, CMM 장비 또는 복잡한 형상에 대한 3D 스캐닝을 사용하여 정의된 단계(단조 치수, 대략 가공 치수, 최종 가공 치수)에서 도면을 기준으로 검사됩니다.
• 경도 테스트: 브리넬 또는 로크웰 경도는 열처리 후 단조품의 여러 위치에서 측정되어 균일한 반응을 확인하고 특성 밴드가 달성되었는지 확인합니다. 대형 단조품의 경우 단면 전체에 걸쳐 경도 조사가 필요할 수 있습니다.
• 초음파 테스트(UT): 직선빔 및 앵글빔 UT는 표면에서 보이지 않는 내부 개재물, 랩, 솔기 또는 균열을 감지하는 데 사용됩니다. 중요한 구성 요소의 경우 100% 체적 적용 범위가 필요하며, FBH(평평 바닥 구멍) 크기만큼 엄격한 거부 기준이 필요합니다. 3mm 이하 .
• 자분탐상검사(MPI): 표면 및 표면 근처의 불연속성을 감지하는 데 적용됩니다. MPI는 강자성 특성으로 인해 합금강에 특히 효과적이며 단조 랩, 담금질 균열 및 표면 이음새를 식별하는 데 매우 민감한 방법을 제공합니다.
• 테스트 블록을 통한 파괴 테스트: 인장 시편, 샤르피 충격 시편 및 파괴 인성 시편(사양에 따라 필요한 경우)은 생산 단조품과 동일한 열 이력을 경험한 전용 테스트 쿠폰에서 가공됩니다. 테스트 결과는 단조품의 추적성 기록을 구성하는 재료 테스트 보고서(MTR)에 문서화됩니다.

DNV, Bureau Veritas, Lloyd's Register 또는 TÜV와 같은 공인 검사 기관에 의한 제3자 검사는 원자력, 해양 또는 기타 규제 대상 응용 분야용 합금강 단조품에 대한 표준 관행으로, 제조업체의 프로세스 및 테스트 결과가 명시된 요구 사항을 충족하는지 독립적인 검증을 제공합니다.

합금강 및 단조 기술의 새로운 동향

합금강 및 합금강 단조품 분야는 고정되어 있지 않습니다. 몇 가지 중요한 개발이 재료 선택, 생산 방법 및 응용 분야 경계의 환경을 재편하고 있습니다.

미세합금(HSLA) 단조강

고강도 저합금(HSLA) 강철은 제어된 열기계적 처리 및 니오븀( 0.03%~0.05% Nb ), 바나듐 및 티타늄. 자동차 단조에서는 이를 통해 커넥팅 로드와 크랭크샤프트의 담금질 및 템퍼링 단계를 제거하여 에너지 소비, 사이클 시간 및 왜곡을 줄일 수 있었습니다. 제어된 냉각 중 석출 경화는 별도의 열처리 단계 없이 600~900MPa의 항복 강도를 제공합니다.

풍력 에너지용 고급 고장력강

해상 풍력 터빈 메인 샤프트와 플래닛 캐리어 하우징은 대형 합금강 단조품에 대한 수요가 증가하는 분야를 나타냅니다. 이러한 부품은 가변 진폭 하중 하에서 긴 피로 수명과 함께 -40°C까지의 온도에서 높은 인성을 요구합니다. 최적화된 CrNiMo 화학과 제어된 황 형태 처리(희토류 또는 칼슘 첨가)를 갖춘 전용 등급이 특별히 개발되었습니다. 디자인 수명 20년 이러한 응용 프로그램의 요구 사항.

시뮬레이션 기반 단조 공정 설계

DEFORM, Simufact, QForm과 같은 유한 요소 분석(FEA) 소프트웨어는 이제 합금강 부품 단조 중 금속 흐름, 다이 충진, 변형률 분포 및 온도 변화를 시뮬레이션하는 데 일상적으로 사용됩니다. 이를 통해 프로세스 엔지니어는 첫 번째 실제 시험 전에 다이 형상, 단조 순서 및 감소율을 최적화하여 불량률을 줄이고 복잡한 합금강 단조품의 개발 일정을 단축할 수 있습니다. 결합된 미세 구조 모델은 또한 단조 및 후속 열처리 중 입자 크기 변화 및 상 변환 동작을 예측할 수 있습니다.

수소 저장 및 연료 전지 응용

수소 경제의 성장으로 인해 수소 취성에 저항할 수 있는 합금강 단조품에 대한 수요가 증가하고 있습니다. 이는 원자 수소가 강철 격자로 확산되어 연성과 파괴 인성을 감소시키는 특히 어려운 열화 메커니즘입니다. 감소된 탄소 함량, 제어된 입자 크기, 강화 마르텐사이트 또는 베이나이트 미세 구조를 갖춘 등급이 수소 압력 용기 및 파이프라인 구성품에 대해 지정되고 있으며 파괴 역학 평가 방법을 적용하여 안전한 작동 응력 한계를 설정하고 있습니다.

단조 부품에 적합한 합금강 등급 선택

특정 단조 용도에 적합한 합금강 등급을 선택하려면 여러 가지 경쟁 요구 사항의 균형을 맞춰야 합니다. 다음 체크리스트는 등급 선택에 대한 구조화된 접근 방식을 제공합니다.

• 기계적 특성 요구 사항을 정의합니다. 설계 온도에서의 최소 인장 강도, 항복 강도, 연신율 및 충격 에너지. 적절한 안전 계수와 결합된 이러한 값에 따라 필요한 강도 수준이 결정됩니다.
• 섹션 크기를 결정합니다. 논의한 바와 같이 단면이 클수록 완전 경화를 달성하려면 더 높은 경화성 등급이 필요합니다. 직경이나 두께가 100mm를 초과하는 단면의 경우 4340 또는 EN24와 같이 니켈 및 몰리브덴이 첨가된 등급이 일반적으로 4140과 같은 단순한 CrMo 등급보다 선호됩니다.
• 운영 환경을 평가합니다. 부식, 산화 또는 수소 노출이 요인입니까? 400°C 이상의 고온 서비스에는 일반적으로 CrMo 또는 CrMoV 등급이 필요합니다. 부식성 환경에서는 표면 처리, 클래딩이 필요할 수 있으며, 부식 허용량이 너무 높을 경우 스테인리스강으로 전환해야 할 수도 있습니다.
• 용접성 및 제조 제약 사항을 고려하십시오. 탄소당량(CE) 값이 높을수록 용접 균열 위험이 높아집니다. 단조품을 용접할 경우 아래 CE 등급을 선택하세요. 0.45 가능한 경우 적절한 예열, 층간 온도 제어 및 PWHT를 계획합니다.
• 이용 가능 여부 및 비용 확인: 4340 및 EN24와 같은 프리미엄 등급은 전 세계적으로 쉽게 사용할 수 있는 반면, 보다 전문화된 등급은 리드 타임이 더 길고 프리미엄이 더 높을 수 있습니다. 지정하기 전에 필요한 크기로 원하는 공급업체로부터 가용성을 확인하십시오.
• 해당 코드 또는 표준을 준수하는지 확인하십시오. 많은 업계에서는 임의 등급 선택을 허용하지 않습니다. 해당 설계 코드(ASME, EN, DNV, MIL-SPEC)에 따라 허용 등급이 제한될 수 있습니다. 선택한 합금강 등급이 해당 응용 분야의 관리 표준에 따라 나열되거나 승인되었는지 항상 확인하십시오.

이러한 요소를 체계적으로 평가하면 합금강 단조품에 적합한 합금강을 선택하는 것이 추측이 아닌 잘 정의된 엔지니어링 결정이 됩니다. 설계 단계에서 올바른 자재 선택에 대한 투자는 사후에 잘못된 자재 선택을 수정하는 것보다 지속적으로 총 수명 주기 비용을 낮추고, 실패 위험을 줄이며, 더 예측 가능한 서비스 성능을 제공합니다.
