합금강은 얼마나 강합니까?

합금강은 일반 탄소강보다 훨씬 더 강합니다. 등급 및 열처리 조건에 따라 합금강의 인장강도는 600MPa ~ 1900MPa 이상 , 약 415 MPa에서 최대 1600 MPa 이상의 항복 강도를 갖습니다. 합금강 단조품으로 생산될 경우 이러한 값은 단조 공정에서 생성되는 결정립 미세화 및 방향성 섬유 구조에 의해 더욱 향상됩니다. 일반적으로 주조 또는 압연 형태의 동일한 합금에 비해 피로 강도가 10~30% 더 좋습니다.

"합금강"이라는 단어는 광범위한 철강 제품군을 포괄합니다. 이를 통합하는 것은 크롬, 몰리브덴, 니켈, 바나듐, 망간, 실리콘 또는 이들의 조합과 같은 합금 원소를 표준 탄소강에 포함된 수준보다 높은 수준으로 의도적으로 첨가하는 것입니다. 각각의 첨가물은 특정한 목적을 가지고 있습니다. 크롬은 경화성과 내식성을 높이고, 몰리브덴은 고온 강도를 향상시키고 조질 취성을 방지하며, 니켈은 저온에서 인성을 높이고, 바나듐은 내마모성을 높이면서 입자 크기를 미세하게 합니다. 결합된 효과는 더 높은 원자재 가격과 더 까다로운 열처리 요구 사항을 희생하면서 거의 모든 기계 범주에서 탄소강보다 성능이 뛰어난 소재입니다.

합금강 강도 수치: 데이터가 실제로 보여주는 것

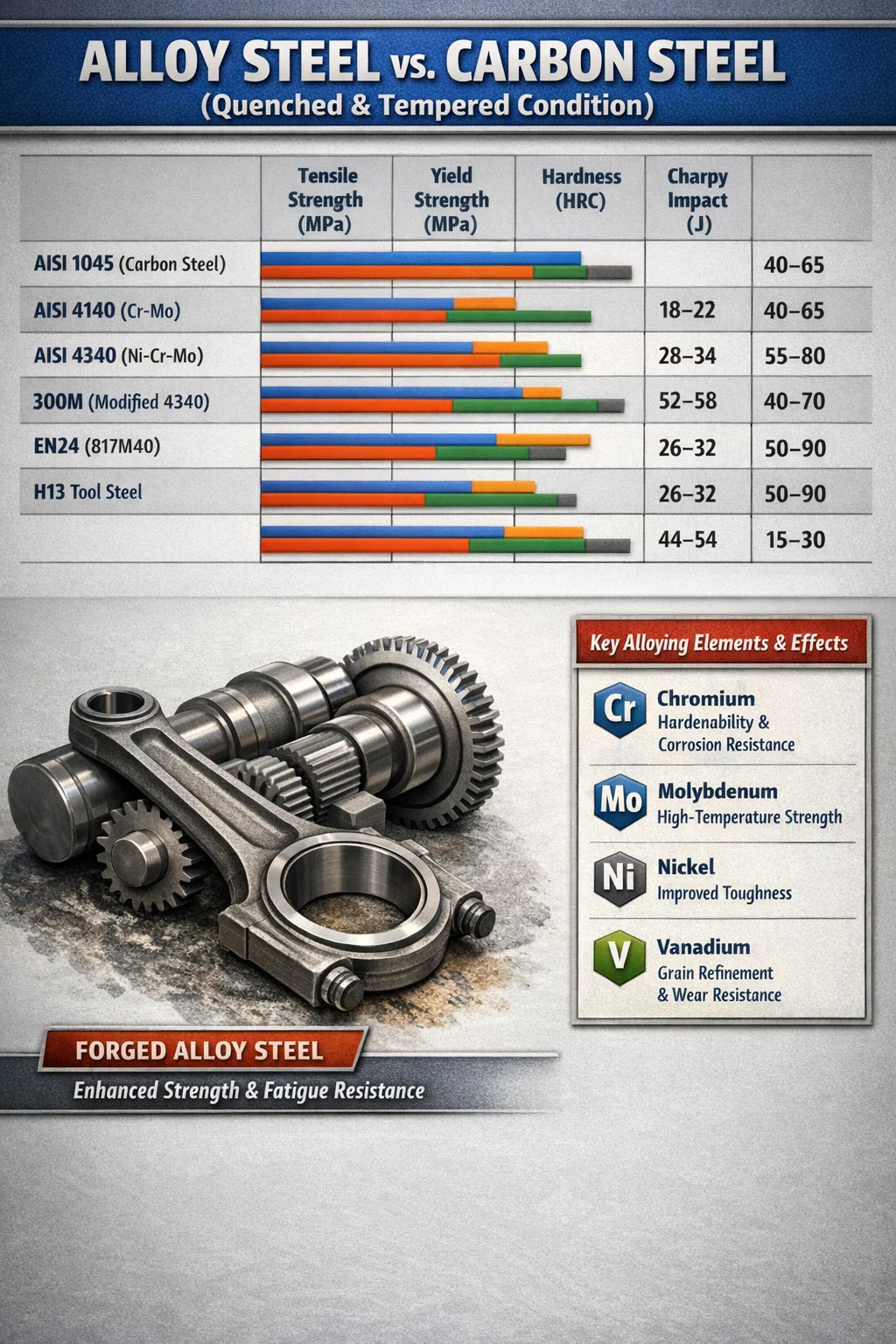

합금강의 기계적 성질 데이터는 등급, 단면 크기, 열처리 조건에 따라 크게 달라집니다. 아래 표는 일반적인 열처리 조건에서 널리 사용되는 여러 합금강 등급을 기준 탄소강과 함께 비교한 것입니다.

이 수치는 단면적이 100mm 미만인 표준 막대 또는 단조품에 대한 것입니다. 더 큰 단면은 경화성이 두꺼운 재료를 통해 미세 구조가 얼마나 균일하게 발달하는지를 제한하기 때문에 더 낮은 특성을 나타냅니다. 이는 특히 탄소강에서 두드러지고 4340과 같은 고합금 등급에서는 덜 심각합니다.

왜? 합금강 단조품 주조 또는 압연 합금강보다 강합니다.

단조 공정은 주조나 압연이 완전히 재현되지 않는 작업을 수행합니다. 이는 강철이 뜨거울 때 제어된 소성 변형을 통해 강제로 내부 다공성을 닫고 입자 크기를 미세화하며 완성된 부품의 형상을 따르는 지속적인 입자 흐름을 생성합니다. 합금강 단조품에서 이러한 조합은 동일한 합금이 다른 제품 형태에서 달성하는 것보다 뛰어난 기계적 특성을 생성합니다.

실질적인 차이는 측정 가능합니다. 단조 4340 합금강과 주조 4340 합금강 간의 공개된 비교에 따르면 단조 버전은 일반적으로 다음을 달성합니다.

• 반복 하중 시 피로 강도 20~30% 향상
• 내충격성 15~25% 향상(샤르피 흡수 에너지)
• 인장시험에서 연성 향상 및 면적 감소
• 동일한 부품 내의 서로 다른 위치에서 채취한 테스트 조각 간의 일관성 향상

입자 흐름의 이점은 교번 하중이나 충격 하중을 받는 부품에 특히 중요합니다. 단조 합금강 커넥팅 로드 또는 크랭크샤프트는 피로 균열이 시작되는 정확한 위치인 필렛 반경을 통해 입자 흐름이 중단되지 않습니다. 주조 등가물은 중요한 위치에서 임의의 입자 방향을 갖습니다. 이것이 바로 자동차 및 항공우주 엔지니어가 고주기 피로 응용 분야에 주조 대신 합금강 단조품을 지정하는 이유입니다.

폐쇄형 합금강 단조품은 ASTM A668, EN 10250 및 AMS 표준에 지정된 기계적 특성 최소값을 지속적으로 충족하거나 초과하는 반면, 명목상 동일한 조성의 주조품은 종종 설계 한계 내에서 유지하기 위해 등급 다운그레이드 또는 안전 계수 조정이 필요합니다.

합금강 강도에서 합금 원소의 역할

강철의 각 합금 원소는 뚜렷한 야금 메커니즘을 통해 강도에 영향을 미칩니다. 이러한 메커니즘을 이해하면 특정 강도 목표에 특정 합금 조합이 사용되는 이유가 설명됩니다.

크롬(Cr)

크롬은 0.5% ~ 18% 범위의 농도로 합금강에 첨가됩니다(상위 범위는 스테인리스강 영역임). 구조용 및 단조 합금강에서 0.5~1.5% 크롬은 경화성을 크게 증가시킵니다. 즉, 담금질 후 더 큰 단면 크기로 강철을 완전 경화할 수 있습니다. 또한 내마모성을 개선하고 강철의 템퍼링 저항성을 높이는 안정적인 탄화물을 형성합니다. 이는 단조품이 너무 많은 강도를 잃지 않고 인성 요구 사항을 충족하기 위해 더 높은 온도에서 템퍼링될 때 중요합니다.

몰리브덴(Mo)

몰리브덴은 추가된 단위 중량당 가장 효과적인 경화제 중 하나입니다. 0.15~0.30% Mo라도 TTT(시간-온도-변형) 다이어그램에 상당한 변화를 일으키므로 더 느린 냉각 속도를 허용하여 대형 합금강 단조품에서 여전히 완전한 마르텐사이트 변태를 달성할 수 있습니다. 몰리브덴은 또한 템퍼 취성(375~575°C 범위에서 템퍼링된 Ni-Cr 강철에 영향을 미치는 결정립 경계 약화의 한 형태)을 억제하여 4140 및 4340과 같은 Mo 베어링 등급을 무거운 단면 응용 분야에서 더욱 안정적으로 만듭니다.

니켈(Ni)

니켈은 대부분의 탄소강과 저합금강이 부서지기 쉬운 영하의 온도를 포함하여 넓은 온도 범위에서 인성을 높입니다. 9% 니켈강의 경우 연성에서 취성파괴(DBTT)로의 전환이 -196°C 이하로 낮아질 수 있습니다. 이것이 바로 니켈 합금강이 극저온 압력 용기 및 LNG 저장용으로 지정된 이유입니다. 4340에서 발견된 1.8% Ni 수준의 주요 이점은 항복 강도를 희생하지 않고 파괴 인성을 향상시키는 것입니다. 이는 4340 합금강 단조품을 항공기 랜딩 기어, 군수품 및 고성능 드라이브트레인 구성 요소에 대한 표준 선택으로 만드는 조합입니다.

바나듐(V)

바나듐은 강력한 결정립 미세화제이자 탄화물 형성제입니다. 0.05~0.15%의 낮은 농도에서는 가열 중에 오스테나이트 결정립 경계를 고정하여 열처리 후 더 미세한 결정립 크기를 생성합니다. 미세한 입자는 더 높은 항복 강도(Hall-Petch 관계)와 향상된 인성을 동시에 의미합니다. 이는 드문 조합입니다. 바나듐은 미세 합금 단조강(예: 38MnVS6) 설계의 핵심으로, 제어된 냉각 중에 석출 경화를 제공하여 별도의 담금질 및 템퍼 주기 없이 합금이 강도 요구 사항을 충족할 수 있도록 합니다.

망간(Mn)

망간은 모든 합금강에 존재하지만 고용 강화를 통해 경화성과 인장 강도를 높이기 위해 탄소강 기준치(일반적으로 합금 등급의 경우 0.6~1.8% Mn)보다 높습니다. 또한 황과 결합하여 가공성에 유리한 MnS 개재물을 형성합니다. 매우 높은 망간 수준(12% 이상)은 매우 빠르게 가공 경화되는 오스테나이트 강철을 생성합니다. 이는 정밀 합금강 단조품이 아닌 마모 플레이트 및 분쇄기 부품에 사용되는 완전히 다른 특성 프로필입니다.

열처리가 합금강 단조품의 최종 강도를 결정하는 방법

단조된 상태는 구조용으로 사용되는 합금강 단조품의 최종 상태가 되는 경우가 거의 없습니다. 단조 후 열처리는 최종 미세 구조를 제어하고 이를 통해 강도, 경도 및 인성 사이의 균형을 유지합니다. 동일한 4140 단조품은 전적으로 지정된 단조 후 열처리에 따라 700MPa(어닐링)에서 1400MPa(저온에서 경화 및 템퍼링)까지의 인장 강도로 전달될 수 있습니다.

담금질 및 템퍼(Q&T)

이는 합금강 단조품의 가장 일반적인 열처리입니다. 단조품은 오스테나이트화(일반적으로 4140의 경우 830~870°C, 4340의 경우 800~845°C)되고, 기름이나 물로 담금질하여 마르텐사이트를 형성한 다음 150°C~650°C 사이의 제어된 온도에서 뜨임 처리됩니다. 템퍼링 온도는 최종 강도를 제어하는 ​​주요 변수입니다. 200°C에서의 템퍼링은 최대 경도를 제공하지만 충격 인성은 낮습니다. 600°C에서 뜨임 처리하면 강도가 약간 희생되지만 인성은 매우 뛰어납니다. 315°C에서 단조된 4340 단조품은 약 1650 MPa의 인장 강도를 달성합니다. 595°C에서 단련된 동일한 단조품은 약 1000MPa로 떨어지지만 충격 에너지 값은 3배 이상 높습니다.

정규화 및 강화

노멀라이징(담금질 대신 오스테나이트화 온도에서 공기 냉각)은 Q&T보다 강도는 낮지만 넓은 단면에 걸쳐 더 균일한 특성을 지닌 펄라이트 또는 베이나이트 미세 구조를 생성합니다. 물리적으로 경화가 불가능한 터빈 샤프트 또는 압력 용기 플랜지와 같은 초대형 합금강 단조품의 경우 표준화 및 템퍼링이 표준 열처리로, 무거운 단면에서 4140과 같은 등급에 대해 700-900MPa 범위의 인장 강도를 달성합니다.

석출경화 및 노화

특정 합금강, 특히 마레이징 강과 석출 경화 스테인리스 등급은 마르텐사이트 형성을 통해서가 아니라 480~510°C에서 제어된 시효 처리 중에 미세한 금속간 화합물의 석출을 통해 탁월한 강도를 얻습니다. Maraging 350 합금강 단조품은 이 메커니즘을 통해 2400MPa의 항복 강도에 도달할 수 있으며, 이는 상업적 규모로 제조되고 구조용 응용 분야에 사용되는 모든 철강 제품에서 달성할 수 있는 가장 높은 강도 범위를 유지합니다.

합금강 강도와 기타 재료 비교: 직접 비교

다른 구조 재료와 비교하여 합금강의 강도를 비교하면 티타늄 합금, 알루미늄 합금 및 고급 복합재의 가용성에도 불구하고 까다로운 단조 응용 분야에서 합금강이 여전히 지배적인 선택으로 남아 있는 이유를 설명하는 데 도움이 됩니다.

절대 강도 기준으로 보면 합금강 단조품은 티타늄과 경쟁력이 있으며 알루미늄과 주철을 훨씬 능가합니다. 특정 강도 기준(단위 중량당 강도)에서 티타늄과 고강도 알루미늄은 합금강보다 성능이 뛰어납니다. 이것이 바로 항공우주 설계에서 중량이 주요 요인인 티타늄을 사용하는 이유입니다. 그러나, 합금강 단조품은 티타늄이 대규모로 따라올 수 없는 단위 강도당 비용 이점을 제공합니다. , 더 높은 탄성 계수(티타늄의 경우 200GPa 대 114GPa)는 하중 시 편향이 적다는 것을 의미합니다. 이는 정밀 기계, 기어 및 응력 하에서 치수 안정성이 중요한 모든 응용 분야에 중요합니다.

합금강 단조 강도에 대한 단면 크기 영향

합금강 강도의 가장 실질적으로 중요하면서도 과소평가되는 측면 중 하나는 단면 크기가 증가함에 따라 강도가 저하되는 방식입니다. 경화성(단면 전체에 걸쳐 강철이 완전 마르텐사이트로 경화되는 능력)은 이론상의 최대 강도가 ​​실제 부품에서 실제로 얼마나 달성 가능한지를 결정합니다.

탄소강 1045는 경화성이 매우 제한적입니다. 25mm 직경의 바를 물로 담금질하면 거의 완전한 마르텐사이트 미세 구조가 생성되고 최대 강도에 가깝습니다. 100mm 직경의 바에서 코어는 너무 느리게 냉각되어 마르텐사이트로 변태되고 표면보다 인장 강도가 30~40% 낮은 거친 펄라이트로 남습니다. 직경이 200mm이면 1045 bar의 표면도 불완전하게 경화될 수 있습니다.

크롬과 몰리브덴이 첨가된 4140 합금강은 훨씬 더 나은 경화성을 유지합니다. 균일한 마르텐사이트로의 경화를 통해 오일 담금질 시 직경 ​​약 75mm까지 달성할 수 있습니다. 니켈 함량이 추가된 4340은 오일 담금질에서 이를 100mm 이상으로 확장합니다. 임계 단면적이 200mm를 넘는 합금강 단조품의 경우 표면 근처뿐만 아니라 단면 전체에서 최소 항복 강도 사양을 충족하려면 26NiCrMoV14-5 또는 34CrNiMo6과 같은 대형 단면용으로 특별히 설계된 등급이 필요합니다.

이것이 터빈 로터, 무거운 크랭크샤프트 또는 원자로 압력 용기용 대형 합금강 단조품이 소형 부품과 다른 등급의 재료를 사용하는 이유입니다. 합금은 직경이 500mm 이상일 수 있는 단조품의 중심선까지 경화 특성을 전달하기에 충분해야 합니다.

합금강 단조품의 피로 강도: 반복 하중 현실

정적 인장 및 항복 강도만이 중요한 측정값은 아닙니다. 사용 중 대부분의 구조적 실패는 단일 과부하가 아니라 피로(정적 항복점보다 훨씬 낮은 반복적인 사이클링 하중 하에서 균열이 점진적으로 성장함)로 인해 발생합니다. 이는 합금강 단조품이 단순한 인장 강도 수치로는 포착할 수 없는 장점을 보여주는 부분입니다.

피로 강도(재료가 파손 없이 107주기 동안 견딜 수 있는 응력 진폭)는 최대 약 1400MPa 인장강의 인장 강도와 일반적인 관계를 따릅니다. 피로 한계는 대략 인장 강도의 0.45~0.50배입니다. 이는 인장 강도가 1000MPa인 4140 합금강 단조품의 내구성 한계가 약 450~500MPa임을 의미합니다. 이는 인장 강도가 600MPa인 1045 탄소강 단조품의 약 두 배입니다.

1400 MPa 인장 강도를 초과하면 이 간단한 비율이 무너집니다. 고강도 합금강 단조품은 표면 마감, 잔류 응력 및 미세 구조 청결도에 점점 더 민감해지고 있습니다. 가공된 표면 마감 처리된 1600MPa의 4340 단조품은 표면 스크래치가 응력 집중 장치로 작용하기 때문에 연마된 시편보다 실제 피로 한계가 훨씬 낮습니다. 이것이 항공우주 및 모터스포츠용 고성능 합금강 단조품이 가공 후 숏 피닝되는 이유입니다. 숏 피닝으로 인한 압축 잔류 응력층은 대표적인 하중 조건에서 피로 수명을 2~4배 늘릴 수 있습니다.

제어된 단조 작업, 미세 입자 열처리 및 표면 피닝을 결합하면 4340 합금강 단조의 유효 피로 강도를 700-800MPa까지 높일 수 있습니다. — 곡물 흐름이 임의적이고 표면 압축층이 없는 기계 가공 빌렛보다 단조 부품에 대한 자동차 및 항공우주 선호도를 높이는 값입니다.

주요 합금강 단조 등급 및 강도 프로파일

가장 일반적으로 지정되는 합금강 단조 등급의 실제 강도 범위를 이해하면 엔지니어는 초기 재료 선택을 위한 작업 참조를 얻을 수 있습니다.

AISI 4140: 범용 주력 제품

4140(0.38–0.43% C, 0.8–1.1% Cr, 0.15–0.25% Mo)은 일반 산업 및 석유 및 가스 응용 분야에서 가장 널리 사용되는 합금강 단조 등급입니다. Q&T 조건에서는 대부분의 기계 응용 분야에 적합한 인성과 함께 900-1100MPa의 인장 강도를 제공합니다. 드릴 칼라, 공구 조인트, 커플링 슬리브, 플랜지 및 중형 샤프팅의 기본 재료입니다. 프리하든(28~34HRC) 가공성이 뛰어나 가공 후 열처리 능력이 부족한 작업장에 실용적입니다.

AISI 4340: 고강도 구조 응용 분야

4340(0.38~0.43% C, 1.65~2.00% Ni, 0.70~0.90% Cr, 0.20~0.30% Mo)은 강도와 인성이 4140보다 한 단계 높습니다. 니켈 첨가는 주요 차별화 요소입니다. 이는 경화성을 더 큰 단면으로 확장하고 저온 인성을 획기적으로 향상시킵니다. 4340 합금강 단조품은 항공기 랜딩 기어(일반적으로 MIL-S-5000당 인장 1930MPa), 대형 디젤 엔진의 고강도 크랭크샤프트 및 고성능 차축 샤프트의 표준 재료입니다. 깊은 경화성으로 인해 전체 기계적 특성이 요구되는 단면적 75mm 이상의 단조 부품에 대해 최소 허용 등급이 됩니다.

300M: 항공우주 초고강도

300M은 본질적으로 1.45~1.80% 실리콘과 0.05~0.10% 바나듐으로 변형된 4340입니다. 실리콘 첨가는 템퍼링 중 마르텐사이트의 연화를 지연시켜 강철이 1930 MPa 이상의 인장 강도에 도달하는 동시에 60 MPa√m 이상의 파괴 인성 값을 유지하도록 허용합니다. 이는 4340이 동일한 강도 수준에서 달성할 수 없는 조합입니다. 1960년대 이후 생산된 거의 모든 상업용 및 군용 항공기 랜딩 기어 축은 300M 합금강 단조품이었습니다. 수십 년간의 경쟁 소재 개발에도 불구하고 안전이 중요한 응용 분야에서의 피로 및 파괴 인성 인증으로 인해 사실상 대체할 수 없게 되었습니다.

EN36 및 EN39: 표면 경화 합금강

이러한 니켈-크롬 침탄 등급은 매우 단단하고 내마모성이 있는 표면(60-64HRC)이 견고하고 충격에 강한 코어와 공존해야 하는 합금강 단조품에 사용됩니다. 단조 후 침탄 또는 침탄질화 처리를 통해 표면에 0.5~2.0mm 깊이까지 탄소를 첨가합니다. 그 결과 표면의 접촉 피로와 마모에 저항하는 동시에 견고한 코어를 통해 충격 하중을 흡수하는 구성 요소가 탄생했습니다. 이는 동력 전달 및 광산 장비의 고강도 기어, 캠축 및 스플라인 샤프트에 필요한 정확한 조합입니다.

H13 및 H11: 열간 공구강 단조품

H13(5% Cr, 1.5% Mo, 1% V)은 열간 가공 툴링의 글로벌 표준입니다. 스톡 바가 아닌 단조품으로 생산될 때 H13은 구조용 합금강에 대해 설명된 것과 동일한 입자 흐름 및 밀도 이점을 누릴 수 있습니다. 알루미늄 다이캐스팅용 단조 H13 다이 인서트는 문서화된 생산 비교에서 바에서 가공된 대안보다 서비스 수명이 20~40% 더 깁니다. 이는 단순히 단조가 미세 다공성을 닫고 탄화물 분포를 더 유리하게 정렬하기 때문입니다. 사용 중인 H13 경도는 일반적으로 44-50HRC이며 실온에서 1600MPa 이상의 압축 항복 강도를 제공하고 600°C에서 600MPa 이상으로 유지됩니다.

합금강 단조 강도 테스트 및 검증

합금강 단조품에 대한 강도 주장은 대부분의 중요한 응용 분야에서 재료 인증서만으로는 허용되지 않습니다. 대부분의 조달 표준에서는 생산 단조품 또는 단조품에 부착된 대표적인 연장 부분에서 가져온 테스트 쿠폰에 대한 물리적 테스트를 요구합니다.

합금강 단조품에 대한 표준 인증 테스트에는 다음이 포함됩니다.

1. 실온 인장 시험: 극한 인장 강도, 0.2% 내력(항복) 강도, 신율 % 및 면적 감소 %를 측정합니다. 이 네 가지 값은 정적 기계적 응답을 완전히 특성화합니다.
2. 샤르피 V 노치 충격 시험: 지정된 온도(응용 분야에 따라 0°C, -20°C 또는 -40°C)에서 수행되는 이 작업은 흡수된 에너지를 줄 단위로 측정하고 재료가 취성 전이 영역에서 작동하지 않음을 확인합니다.
3. 브리넬 또는 로크웰 경도: 파괴 테스트 전에 단조품을 선별하고 배치 전반에 걸쳐 열처리 균일성을 확인하는 데 사용되는 인장 강도(강철의 경우 1HBW ≒ 3.5MPa 인장)에 대한 빠르고 비파괴적인 프록시입니다.
4. 초음파 테스트(UT): 효과적인 하중 전달 단면을 감소시키는 내부 결함을 감지하기 위한 체적 검사입니다. ASTM A388 또는 EN 10228-3에 따른 허용 수준은 최대 허용 표시 크기를 정의합니다.
5. 파괴인성(K₁c): 항공우주 및 핵 합금강 단조품에 필요합니다. 균열이 불안정하게 전파되는 응력 강도 계수를 측정하며 MPa√m으로 표시됩니다. 1380 MPa 인장에서 4340은 일반적으로 50–60 MPa√m의 K₁c를 달성합니다. 동일한 강도 수준의 300M은 실리콘 수정으로 인해 65–80 MPa√m을 달성합니다.

NACE MR0175가 적용되는 석유 및 가스 응용 분야에서 경도 테스트는 단순한 품질 검사가 아닙니다. 안전 검증입니다. 황화물 응력 균열 위험으로 인해 22 HRC(약 760MPa 인장)를 초과하는 합금강 단조는 산성 서비스 환경에서 금지되기 때문입니다. 이는 기계적 하중 제한이 아닌 환경 균열로 인해 최대 허용 강도가 재료가 할 수 있는 것보다 낮은 경우 중 하나입니다.

실제 강도 성능: 합금강 단조 서비스

실험실 기계적 특성 데이터는 통제된 조건에서 합금강 단조품이 무엇을 달성할 수 있는지 보여줍니다. 현장 서비스에서 발생하는 상황은 합금강 단조품을 수요가 많은 산업 전반에서 지배적인 선택으로 만드는 강도, 피로 저항성 및 인성의 조합에 대해 보다 완전한 이야기를 제공하는 경우가 많습니다.

상업용 차량 파워트레인에서 단조 합금강 크랭크샤프트는 사양에 맞게 제조 시 피로 장애 없이 일반적으로 800,000km 이상의 서비스를 축적합니다. 일반적인 비용 절감 대체품인 구상흑연주철로 생산된 동일한 크랭크샤프트 형상은 동일한 조건에서 마일리지의 1/3~1/2에서 피로 파괴를 보여줍니다. 이것이 바로 모든 대형 트럭 OEM이 더 높은 재료 비용에도 불구하고 계속해서 크랭크샤프트용 합금강 단조품을 지정하는 이유입니다.

석유 및 가스 부문에서 4140 합금강 드릴 칼라 단조품은 바닥 구멍 조립품의 비틀림, 굽힘 및 축 하중이 결합된 상태에서 작동하며 유정 수명 동안 수백만 번 순환합니다. API 사양 7-1 요구 사항을 충족하는 적절하게 열처리된 4140 단조품에 대해 문서화된 드릴 칼라 고장률은 매우 낮습니다. 그리고 발생하는 고장의 대부분은 본질적인 재료 약점보다는 부적절한 열처리, 부식 손상 또는 취급 손상으로 추적됩니다.

발전 부문에서 증기 터빈용 대형 저합금강 로터 단조품(일반적으로 25~100톤)은 기본 부하 발전소의 연속적인 순환 열적 및 기계적 부하 하에서 40년이 넘는 서비스 수명을 입증했습니다. 성능 기록은 대형 합금강 단조품이 단조 시설을 떠나기 전에 거치는 엄격한 조성 제어, 진공 탈기 및 포괄적인 기계 테스트의 직접적인 결과입니다. 해당 크기와 무게의 로터에 대한 다른 제조 경로는 동일한 신뢰성 기록에 도달하지 못했습니다.
