단조강에는 어떤 종류가 있나요?

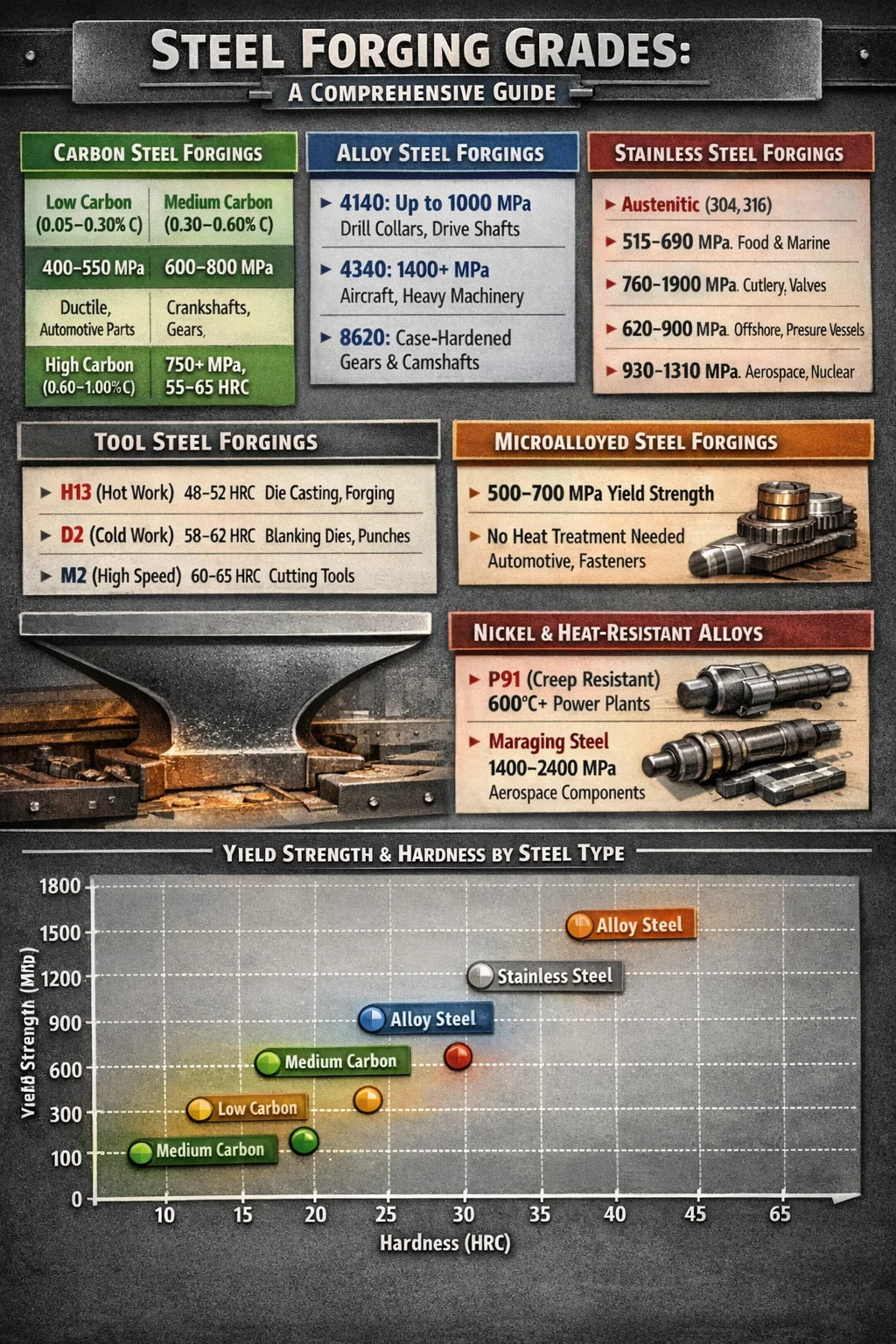

강철 단조 제조 분야에서 가장 오래되고 가장 신뢰할 수 있는 금속 가공 공정 중 하나입니다. 어떤 유형의 단조강이 존재하는지에 대한 짧은 대답은 다음과 같습니다. 탄소강, 합금강, 스테인레스강, 공구강, 미세합금강 산업용 강철 단조에 사용되는 5가지 기본 범주입니다. 각 유형은 서로 다른 기계적 및 환경적 요구 사항을 충족하며, 잘못된 유형을 선택하면 조기 고장, 안전 위험 또는 불필요한 비용 초과가 발생할 수 있습니다.

이 분석에서는 각 카테고리의 차이점, 최고의 성능을 발휘하는 위치, 항복 강도, 경도 및 적용 범위를 비교할 때 실제로 수치가 어떻게 나타나는지 등 각 카테고리를 심층적으로 다룹니다.

탄소강 단조품: 업계의 주력 제품

탄소강은 전 세계적으로 모든 철강 단조 생산량의 대부분을 차지합니다. 탄소 함량을 기준으로 세 가지 하위 그룹으로 분류되며 탄소 비율은 강도, 경도 및 연성에 직접적이고 측정 가능한 영향을 미칩니다.

저탄소강(0.05% – 0.30%C)

저탄소강 단조품은 연성이 뛰어나고 성형이 쉽습니다. 인장 강도는 일반적으로 400~550MPa 범위입니다. 이러한 단조품은 구조 부품, 자동차 차체 부품, 범용 볼트 등에 널리 사용됩니다. 경화를 위한 열처리에는 잘 반응하지 않지만 용접 및 가공이 용이합니다.

중탄소강(0.30%~0.60%C)

이것은 가장 널리 위조된 범위입니다. AISI 1040 및 AISI 1045와 같은 중간 탄소 등급은 강도와 ​​인성 사이의 강력한 균형을 제공합니다. 열처리는 항복강도를 600 MPa 이상으로 높일 수 있습니다. 적용 분야에는 크랭크샤프트, 커넥팅 로드, 차축, 기어 및 철도 부품이 포함됩니다. AISI 1045는 틀림없이 일반 기계 공학에서 가장 일반적으로 지정되는 중탄소강 단조 등급입니다.

고탄소강(0.60% – 1.00%C)

고탄소 단조품은 뛰어난 경도와 내마모성을 제공하지만 부서지기 쉽고 작업이 어렵습니다. 스프링, 절삭공구, 와이어로프, 레일강 등에 사용됩니다. 경도 값은 적절한 열처리 후 일반적으로 55-65HRC에 도달하므로 신중한 설계 고려 없이 충격이 심한 응용 분야에는 적합하지 않습니다.

합금강 단조품: 화학을 통해 성능 향상

합금강 단조품에는 탄소강에서 발견되는 양보다 더 많은 양의 크롬, 몰리브덴, 니켈, 바나듐 또는 망간이 의도적으로 첨가되어 있습니다. 이러한 첨가물은 경화성, 고온에서의 인성, 피로 및 부식에 대한 저항성을 수정합니다. 총 합금 원소 함량은 일반적으로 1%~5%입니다.

가장 일반적으로 접하는 합금강 단조 등급은 다음과 같습니다.

• 4140(Cr-Mo강): 담금질 및 템퍼링 조건에서 최대 1000 MPa의 인장 강도. 석유 및 가스 드릴 칼라, 방산 부품, 자동차 구동축에 사용됩니다.
• 4340(Ni-Cr-Mo 강철): 일반적으로 사용되는 가장 강한 합금강 중 하나이며, 열처리를 통해 달성할 수 있는 인장 강도가 1400MPa를 초과합니다. 항공기 랜딩 기어, 견고한 크랭크샤프트, 고성능 액슬 샤프트에 사용됩니다.
• 8620: 견고한 코어와 단단한 표면이 동시에 필요한 기어 및 캠샤프트에 널리 사용되는 표면 경화 재종입니다.
• EN36 및 EN24: 터빈 샤프트 및 원자력 발전소 부품과 같은 중공업 단조품에 대한 영국/유럽 사양에서 일반적입니다.

탄소강에 비해 합금강 단조의 장점은 경화 깊이입니다. 직경 100mm의 4140bar는 균일한 미세 구조로 경화될 수 있는 반면, 동일한 직경의 일반 탄소강은 표면에서 코어까지 현저한 경도 저하를 나타냅니다.

스테인레스강 단조품: 기계적 부하에 따른 내식성

스테인리스강 단조품에는 중량 기준 최소 10.5%의 크롬이 포함되어 있으며, 이는 산화 및 부식에 저항하는 수동 산화물 층을 형성합니다. 단조 공정은 주조가 복제할 수 없는 방식으로 스테인리스 강의 입자 구조를 개선하여 피로 강도와 충격 인성이 우수한 부품을 생산합니다.

스테인레스강 단조에 사용되는 주요 제품군은 다음과 같습니다.

316L 스테인리스강 단조는 낮은 탄소 함량으로 인해 용접 중 감작 위험이 최소화되고 몰리브덴 첨가(2~3%)가 염화물 환경에서 내공식성을 크게 향상시키기 때문에 제약 및 식품 가공 분야에서 특히 지배적입니다. 듀플렉스 등급 2205는 최소 약 450MPa에서 316L의 약 2배에 달하는 항복 강도를 제공하므로 서비스 수명을 저하시키지 않으면서 더 얇은 벽 설계와 구성품 무게 감소가 가능합니다.

공구강 단조품: 성형 및 절단 용도를 위한 극도의 경도

공구강은 극심한 기계적 응력, 마모 및 열 속에서도 경도와 모양을 유지하도록 특별히 설계되었습니다. 단조 공정을 통해 생산될 때 공구강은 까다로운 공구 용도에서 주조 또는 압연 대체품보다 훨씬 오래 지속되는 세련되고 균일한 입자 구조를 개발합니다.

공구강 단조품은 AISI 분류 시스템으로 분류됩니다.

• H 시리즈(열간 공구강): H13 및 H11과 같은 등급은 500°C 이상의 온도에서 연화에 저항하도록 제조되었습니다. H13은 다이캐스팅 금형, 압출 금형, 열간 단조 금형 자체에 대한 글로벌 표준입니다. 반복적인 열 순환을 견딜 수 있도록 적절한 인성을 유지하면서 열처리 후 48-52 HRC를 달성합니다.
• D 시리즈(냉간 작업, 고 크롬): D2에는 약 12%의 크롬과 1.5%의 탄소가 포함되어 있어 실온에서 탁월한 내마모성을 제공합니다. 이는 블랭킹 다이, 성형 도구 및 매우 높은 생산 실행에 대한 치수 정확도가 중요한 펀치에 사용됩니다.
• M 시리즈(고속강): M2와 M42는 탄소강 도구의 경도가 모두 손실되는 온도에서도 최첨단을 유지합니다. 텅스텐, 몰리브덴 및 코발트의 조합은 M42에 드릴 비트, 탭, 밀링 커터 및 브로치에서 대체할 수 없는 고온 경도 이점을 제공합니다.
• P 시리즈(금형강): 플라스틱 사출 금형용으로 설계된 P20은 가장 널리 사용되는 단조 금형강 중 하나입니다. 일반적으로 28-34 HRC의 사전 경화된 상태로 공급되므로 가공 후 열처리가 필요하지 않습니다.

공구강의 단조에는 정밀한 온도 제어가 필요합니다. 예를 들어, H13은 1010°C에서 1150°C 사이에서 단조되어야 하며 균열을 방지하기 위해 단조 후에 천천히 냉각되어야 합니다. 부적절한 단조 작업으로 인해 인성이 크게 감소하는 잔류 응력과 거친 탄화물 네트워크가 발생합니다.

미세 합금강 단조품: 열처리 없이 거의 순 형상에 가까운 효율성

단조 분야에서 HSLA(고강도 저합금)강이라고도 불리는 미세 합금강은 탄소강의 성형성과 이전에 합금강 및 단조 후 열처리가 필요했던 강도 수준을 결합한 현대 엔지니어링 솔루션을 나타냅니다. 주요 첨가물은 바나듐(0.05~0.15%), 니오븀(0.02~0.05%), 티타늄으로, 제어된 냉각 중에 미세한 탄화물과 질화물로 침전되는 매우 적은 양입니다.

주요 상업적 이점은 미세 합금강 단조품이 담금질 및 템퍼링 없이 500~700MPa의 항복 강도를 달성할 수 있어 생산 주기에서 주요 비용과 시간 단계가 제거된다는 것입니다. 자동차 제조업체는 바로 이러한 이유로 커넥팅 로드, 크랭크샤프트 및 스티어링 너클에 미세 합금 등급을 광범위하게 채택했습니다.

일반적인 미세 합금 단조 등급에는 38MnVS6, 46MnVS3 및 SAE 1548V가 포함됩니다. 이러한 등급은 단조 작업과 그에 따른 제어된 공기 냉각이 단일 열 사이클에서 최종 기계적 특성을 달성하도록 설계되어 두 개의 별도 용광로 작업을 대체합니다. 대량 자동차 단조에서 이는 담금질 및 템퍼 경로에 비해 부품당 최대 30%의 에너지 절약을 의미합니다.

한 가지 한계는 미세 합금강이 기존 합금강보다 공정 창이 더 좁다는 것입니다. 마무리 단조 온도는 냉각 중에 적절한 석출 경화를 보장하기 위해 일반적으로 900°C ~ 1050°C 사이로 신중하게 제어되어야 합니다. 목표 미세 구조에서 벗어나면 예측할 수 없는 기계적 특성이 발생하고 전체 단조 작업이 거부될 가능성이 있습니다.

극한 환경을 위한 니켈 기반 및 내열 강철 단조품

표준 분류 외에도 작동 온도가 기존 합금강이 견딜 수 있는 온도를 초과하는 응용 분야를 위한 내열성 및 니켈 함유 강철 단조품의 특수 범주가 존재합니다. 여기에는 발전 및 항공우주 터빈 디스크용 내크리프 등급과 초고강도 구조용 마레이징 강이 포함됩니다.

크리프 방지 강철 단조품

P91(9Cr-1Mo-V) 및 P92와 같은 등급은 600°C 이상의 온도에서 작동하는 석탄 및 가스 발전소의 단조 증기 헤더, 밸브 본체 및 터빈 케이싱에 널리 사용됩니다. P91 단조품은 작동 조건에서 최소 크리프 파단 수명이 100,000시간인 크리프(고온에서 지속적인 하중 하에서 느리고 시간에 따른 변형)에 저항하도록 설계되었습니다. 또한 크롬 함량은 일반 탄소강이 450°C 이상에서 일치할 수 없는 내산화성을 제공합니다.

머레이징 스틸

머레이징 강철은 18%의 니켈과 매우 낮은 탄소를 함유하고 있어 극도의 강도를 자랑합니다. 1400 MPa에서 2400 MPa 이상의 항복 강도를 달성할 수 있습니다. - 시효 열처리 중 금속간 화합물의 침전으로 인해 발생합니다. 단조 마레이징 강철 부품은 항공우주 로켓 모터 케이스, 항공기 제동 장비, 초고강도 공구에 사용됩니다. 강도에도 불구하고 비교적 인성을 유지하며 상대적으로 부드러운 상태를 유지하면서도 노화되기 전에 가공할 수 있습니다.

철강 단조 공정이 철강 유형별 재료 특성에 미치는 영향

개방형, 폐쇄형, 링 롤링 또는 등온 단조 등 단조 공정 자체는 강철 유형마다 다르게 상호 작용합니다. 이러한 상호 작용을 이해하면 재료 선택과 공정 선택을 분리할 수 없는 이유를 설명하는 데 도움이 됩니다.

폐쇄 형 강철 단조에서는 제한된 빌렛에 높은 변형력이 가해져 구성 요소의 기하학적 구조를 따르는 연속적인 입자 흐름이 있는 그물 모양에 가까운 부품이 생성됩니다. 이 입자 흐름은 단조품이 가공된 스톡 바 또는 주조품에 비해 피로 및 충격 저항 이점을 제공합니다. 바 소재로 가공된 커넥팅 로드는 가공된 모든 표면에서 곡물의 흐름을 방해합니다. 단조 커넥팅 로드는 끝에서 끝까지 깨지지 않는 결의 연속성을 유지합니다.

단조 온도 범위는 강철 유형에 따라 크게 다릅니다.

• 탄소강 및 저합금강: 열간 단조의 경우 일반적으로 1100°C – 1250°C
• 스테인레스강(오스테나이트): 1100°C – 1200°C, 민감화를 방지하기 위해 냉각 속도를 늦춥니다.
• 공구강: 1010°C – 1150°C(로 또는 절연 매체에서 필수 느린 냉각 포함)
• 마레이징 강: 1100°C – 1200°C, 480°C에서 3~6시간 동안 단조 후 시효
• 듀플렉스 스테인리스: 1100°C – 1180°C, 상 균형을 유지하기 위해 물 담금질

대략 650°C에서 950°C 사이에서 수행되는 온간 단조는 냉간 단조의 심각한 압력 요구 없이 열간 단조가 달성할 수 있는 것보다 더 엄격한 치수 공차가 필요한 중탄소강 및 미세 합금 등급에 대한 관심을 얻고 있습니다. 일반적으로 저탄소 등급 강철의 냉간 단조는 최고의 표면 마감과 치수 정밀도를 달성하지만 훨씬 더 높은 단조 압력이 필요합니다.

올바른 단조강 등급 선택: 실용적인 프레임워크

올바른 단조강 등급을 선택하려면 여러 경쟁 요인의 균형을 맞춰야 합니다. 단일 등급으로 모든 특성을 동시에 최적화할 수는 없습니다. 다음 프레임워크는 산업용 애플리케이션과 가장 관련된 의사결정 변수를 포착합니다.

1. 기계적 요구 사항: 최소 항복 강도, 경도, 충격 에너지(샤르피 값) 및 피로 수명을 정의합니다. 이는 즉시 범주를 좁힙니다. 1200 MPa 항복 강도가 필요한 경우 탄소강은 제거됩니다. 400 MPa가 적절하다면 합금강은 불필요한 비용입니다.
2. 환경 노출: 염화물 환경에서는 코팅되지 않은 대부분의 탄소강과 저합금강이 제거됩니다. 작동 온도가 높아지면 약 400°C 이상의 탄소강이 제외되고 크롬 함유 크리프 저항 등급이 필요합니다.
3. 단면 크기 및 경화성: 중요한 용도의 대형 단면 단조품(직경 100mm 이상)에는 단면 전체에 걸쳐 균일한 특성을 달성하기 위해 충분한 경화성을 갖춘 합금강 등급이 필요합니다. 탄소강에는 두꺼운 부분에 하드 케이스와 소프트 코어가 있습니다.
4. 가공성 및 다운스트림 처리: 단조 후에 광범위한 가공이 수행되는 경우 자유 가공 특성을 위해 황을 첨가한 등급이 사이클 시간을 단축하지만 가로 인성은 일부 희생됩니다.
5. 수량 및 비용: 생산량이 매우 많은 경우 단조 후 열처리가 필요 없는 미세 합금 등급을 사용하면 상당한 비용 절감 효과를 얻을 수 있습니다. 소규모 배치 특수 부품의 경우 열처리 비용은 총 부품 비용의 작은 부분이므로 고성능 합금 등급이 더 실현 가능합니다.

실제로 대부분의 엔지니어는 특정 서비스 범주에 허용되는 재료를 지정하는 ASME, EN 10250 또는 ASTM A668과 같은 해당 설계 코드를 따릅니다. 이러한 코드는 수십 년간의 현장 경험과 표준화된 테스트를 통해 관련 서비스 조건에 대해 검증된 적격 강철 단조 등급의 짧은 목록으로 선택 범위를 좁힙니다.

산업별 단조강종 용도

수십 년간의 성능 데이터와 규제 요구 사항을 기반으로 다양한 부문에서 선호하는 단조 철강 재료가 집중되었습니다. 이러한 업계 표준을 이해하면 사양 작업을 위한 실질적인 출발점이 제공됩니다.

자동차 단조강

자동차 부문은 전 세계적으로 가장 많은 양의 단조 철강을 소비합니다. 승용차의 크랭크축은 주로 중탄소 미세합금강(38MnVS6) 또는 1045 담금질 및 템퍼강으로 단조됩니다. 대형 트럭 크랭크샤프트는 더 높은 특정 출력에서 ​​우수한 피로 성능을 위해 4340 또는 이와 유사한 니켈-크롬-몰리브덴 합금강을 사용합니다. 커넥팅 로드는 C70S6 고탄소강을 사용하여 파손 분할 설계로 크게 전환되었으며, 이를 통해 단조 후 캡을 분리한 다음 탁월한 정밀도로 재조립할 수 있습니다. 가공 작업을 없애고 커넥팅 로드 생산 비용을 약 15~20% 절감합니다. 전통적인 밀링 및 그라인딩과 비교됩니다.

석유 및 가스 강철 단조품

황화수소가 존재하는 산성 서비스 환경에서는 단조강에 대한 요구가 특히 엄격합니다. NACE MR0175/ISO 15156은 사워 서비스용 재료 선택을 관리하며 황화물 응력 균열을 방지하기 위해 대부분의 탄소강 및 저합금강의 경도를 최대 22HRC로 제한합니다. F22(2.25Cr-1Mo) 및 F5(5Cr-0.5Mo)는 고온, 고압 웰헤드 및 파이프라인 응용 분야의 밸브 본체 및 플랜지에 대한 표준 합금 단조 등급입니다.

항공우주 단조품

랜딩 기어 부품은 구조적으로 가장 까다로운 강철 단조품 중 하나입니다. 300M 강철(실리콘과 바나듐을 첨가한 수정된 4340)은 주요 랜딩 기어 재료로 1930 MPa 이상의 인장 강도를 달성합니다. AerMet 100 및 기타 초고장력강은 인장 강도를 1965MPa 이상으로 높이는 동시에 이전 고강도 등급에 비해 파괴 인성을 향상시킵니다. 모든 항공우주 단조품은 100% 초음파 테스트와 자성 입자 검사를 거치며, 용융열 추적과 단조 로트 요구가 있습니다.

발전 및 핵 단조

대형 터빈 로터 단조품의 무게는 5~200톤이며 26NiCrMoV11-5 또는 30CrMoNiV5-11과 같은 저합금강으로 생산됩니다. 이러한 단조품에는 터빈 작동 온도에서 높은 충격 인성을 보장하기 위해 엄격하게 제어된 황 및 인 수준(일반적으로 각각 0.005% 미만)이 필요합니다. 원자로 압력 용기 단조품은 A508 등급 3(유럽 표준의 20MnMoNi4-5와 동일)을 사용합니다. 이 등급은 오랜 규제 검증 이력과 원자력 안전 규정에서 요구하는 광범위한 샤르피 및 파괴 인성 문서를 갖춘 등급입니다.

철강 단조품의 품질 표준 및 테스트

단조강 등급에 관계없이 품질 보증은 국제 표준이 적용되는 일관된 패턴을 따릅니다. 강철 단조품에 대해 가장 많이 참조되는 표준에는 ASTM A668(일반 합금강 단조품), ASTM A182(합금강 플랜지 및 부속품), EN 10250(일반 엔지니어링을 위한 개방형 단조품) 및 API 6A(수원 및 크리스마스 트리 장비)가 있습니다.

단조강 부품에 대한 표준 품질 검사에는 다음이 포함됩니다.

• 기계적 테스트: 인장, 항복, 신장, 면적 감소 및 샤르피 충격(일부 극저온 응용 분야에서는 -196°C까지 지정된 온도에서)
• 경도 검증: 대표 단면에서 브리넬 경도(HBW)를 확인하고 때로는 경도를 통과하여 경화를 확인합니다.
• 초음파 테스트(UT): 사양에 따라 일반적으로 FBH 2mm ~ FBH 6mm 범위의 동등한 평면 바닥 구멍 크기를 참조하는 허용 기준을 사용하여 표면 결함에 대한 100% 체적 검사
• 화학 성분 검증: 기본 표준에서 요구하는 것보다 잔류 원소에 대한 제한이 더 엄격한 등급 준수를 확인하기 위한 레이들 및 제품 분석
• 거시적 및 미시적 검사: 곡물 흐름, 분리 및 내부 건전성을 드러내기 위한 단면 에칭; 입자 크기 및 미세 구조 확인을 위한 금속 조직 검사

열처리 후 초음파 검사에 실패한 단조품은 폐기하거나 재가공해야 합니다. 단조품 내부 결함에 대한 수리 옵션은 없습니다. 이로 인해 단조 중 깨끗하고 진공 탈기된 강철 빌렛을 선택하고 신중한 공정 제어가 허용 가능한 수율을 달성하는 데 매우 중요하며, 특히 에너지 및 방위 응용 분야용 대형 합금강 단조품의 경우 더욱 그렇습니다.
