강철에는 어떤 합금이 들어있나요? 직접적인 답변
강철은 기본적으로 다음과 같은 합금입니다. 철과 탄소 그러나 현대 강철 등급에는 기계적, 열적, 화학적 특성을 정의하는 다양한 추가 합금 원소가 포함되어 있습니다. 강철에서 발견되는 가장 일반적인 합금 원소에는 탄소(C), 망간(망), 규소(Si), 크롬(Cr), 니켈(니), 몰리브덴(모), 바나듐(V), 텅스텐(W), 코발트(Co), 구리(Cu), 티타늄(Ti), 니오븀(Nb) 및 붕소(B)가 포함됩니다. 각 요소는 목표 성능 특성을 달성하기 위해 정확한 양(때로는 중량 기준 0.001% 정도)으로 추가됩니다.
일반 탄소강에는 철, 탄소 및 미량 불순물만 포함되어 있습니다. 대조적으로, 합금강은 의도적으로 이러한 원소 중 하나 이상을 강화합니다. 결과 재료는 극도의 경도, 내식성, 고온 안정성 또는 뛰어난 인성을 갖도록 가공될 수 있으므로 합금강은 항공우주, 자동차, 에너지 및 중공업 부문에서 선택되는 재료가 됩니다. 에서 강철 단조 특히 작업에서는 강철 등급의 합금 화학이 열, 변형 및 단조 후 열처리에 반응하는 방식을 직접적으로 결정합니다.
탄소: 모든 강철 등급의 주요 합금 원소
탄소는 순수한 철을 강철로 변화시키는 결정적인 요소입니다. 그 내용은 일반적으로 중량 기준 0.02% ~ 2.14% , 다른 단일 요소보다 강철의 특성에 더 극적인 영향을 미칩니다. 탄소 함량이 증가하면 경도와 인장 강도는 높아지지만 연성과 용접성은 감소합니다.
철강은 탄소 함량에 따라 크게 세 가지 범주로 분류됩니다.
- 저탄소강(연강): 0.05%~0.30% 탄소. 연성이 높고 용접이 용이하며 구조용 응용 분야 및 판금에 일반적으로 사용됩니다.
- 중간 탄소강: 0.30%~0.60% 탄소. 강도와 연성이 균형을 이루어 적당한 경도를 요구하는 샤프트, 기어, 단조품에 널리 사용됩니다.
- 고탄소강: 0.60%~1.00% 탄소. 경도가 높고 내마모성이 뛰어나 절삭공구, 스프링, 고강도 와이어 등에 사용됩니다.
- 초고탄소강: 1.00%~2.14% 탄소. 매우 단단하지만 부서지기 쉽습니다. 특수 절단 응용 분야 및 역사적인 블레이드 제작에 사용됩니다.

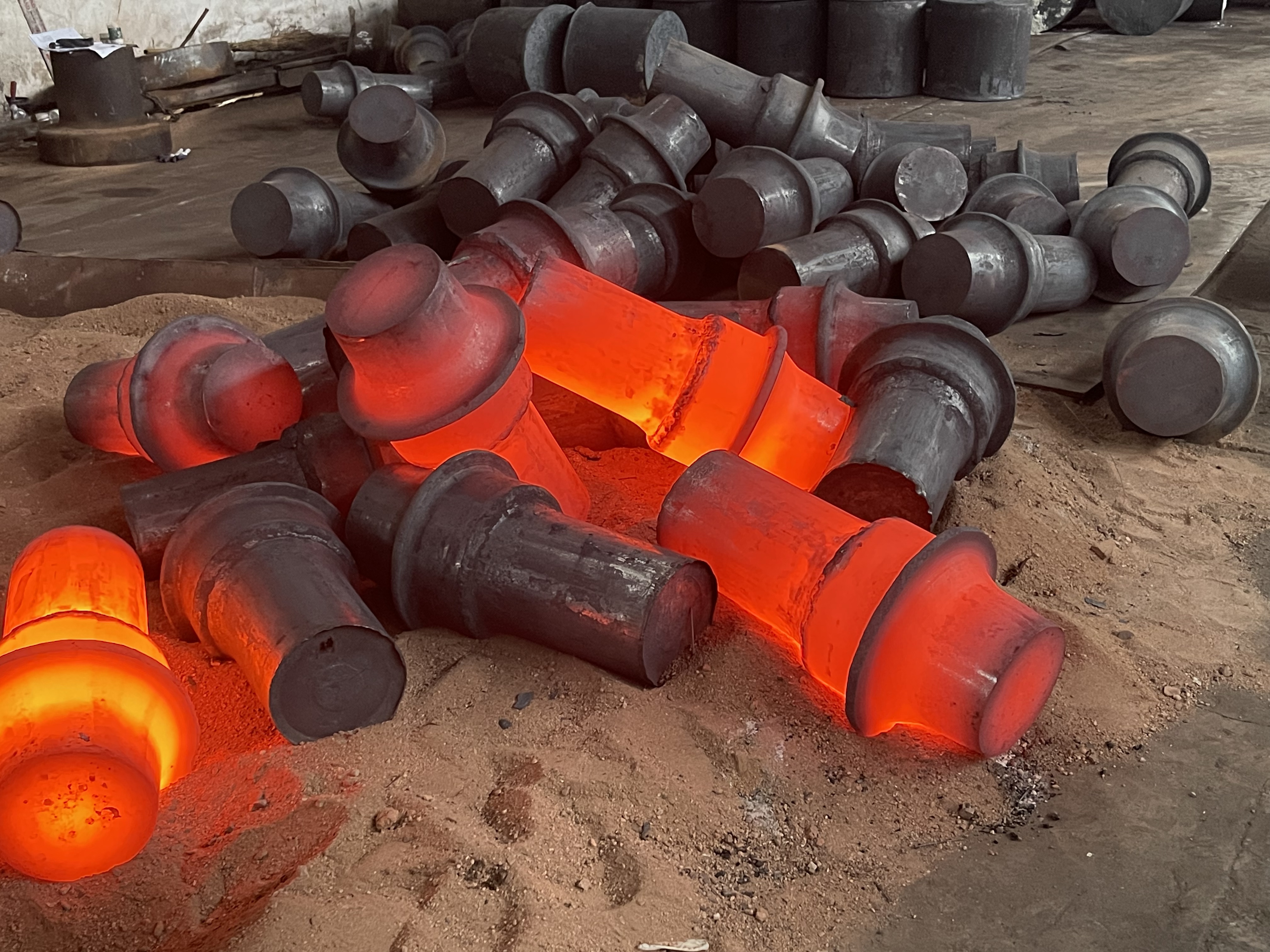

강철 단조에서는 탄소 함량이 높을수록 단조 과정에서 더 엄격한 온도 제어가 필요하기 때문에 탄소 함량을 신중하게 선택합니다. 예를 들어, AISI 1040 또는 1045와 같은 중간 탄소 등급은 기계 부품에 충분한 강도를 제공하는 동시에 1100°C~1250°C의 단조 온도에서 작동 가능하기 때문에 가장 일반적으로 단조되는 강철 중 하나입니다.
망간: 필수 배경 합금 요소
망간은 거의 모든 상업용 강철 등급에 존재하며, 일반적으로 다음과 같은 농도로 존재합니다. 0.25% 및 1.65% . 이는 백그라운드에서 작동하기 때문에 종종 간과되는 몇 가지 중요한 야금 기능을 제공합니다.
망간은 제강 중에 탈산제 역할을 하며 산소 및 황과 결합하여 용융물에서 떠다니는 안정적인 개재물을 형성합니다. 망간이 없으면 황은 결정립 경계에서 황화철을 형성하여 열간 단축(hot shortness)이라는 현상을 유발합니다. 이는 고온에서 발생하고 강철을 단조와 같은 열간 가공 공정에 부적합하게 만드는 치명적인 취성입니다. 대신 황화망간(MnS)을 형성함으로써 강철은 단조 온도에서도 가공 가능한 상태를 유지합니다.
열간 가공성 역할 외에도 망간은 경화성을 높여주므로 열처리를 통해 강철을 더 깊게 경화시킬 수 있습니다. AISI 1541과 같이 망간이 1.5% 함유된 강철은 망간이 0.5%만 함유된 동급 강종보다 경화성이 훨씬 더 좋습니다. 고망간강(Hadfield 강철, Mn 11%~14%)은 극단적인 경우입니다. 이 강철은 충격 하중을 받을 때 매우 단단해지고 작업 경화가 빨라져 파쇄기, 광산 장비 및 철도 건널목에 유용합니다.
크롬: 강철을 스테인레스로 만드는 합금
크롬은 주로 스테인리스강에서의 역할 때문에 강철에서 가장 잘 알려진 합금 원소입니다. 크롬 함량 최소 10.5% 강철 표면에 부동태 크롬 산화물 층을 형성하여 광범위한 환경에서 강력한 내식성을 제공합니다. 304(18% Cr, 8% Ni) 및 316(16% Cr, 10% Ni, 2% Mo)과 같은 스테인레스강 등급은 식품 가공, 의료 기기 및 해양 장비의 벤치마크 소재입니다.
그러나 크롬의 기여는 내식성 그 이상입니다. 0.5%~3.0%의 낮은 농도에서도 크롬은 경화성, 내마모성 및 고온 강도를 크게 향상시킵니다. 크롬은 강철 매트릭스에 단단한 탄화물을 형성하여 높은 사용 온도에서도 마모에 저항하고 경도를 유지합니다. 이로 인해 크롬 함유 합금강은 공구강 및 베어링강에서 높은 가치를 지니게 됩니다. 예를 들어, 전 세계적으로 가장 널리 사용되는 베어링 강인 AISI 52100에는 약 1.5%의 크롬이 포함되어 있으며, 이는 뛰어난 접촉 피로 저항을 담당하는 미세한 탄화물 분포에 기여합니다.
강철 단조 응용 분야에서 AISI 4130 및 4140과 같은 크롬-몰리브덴(Cr-Mo) 강철은 단조 압력 용기, 구동 샤프트 및 구조 부품에 광범위하게 사용됩니다. 크롬과 몰리브덴의 조합은 이러한 강철에 담금질 및 템퍼 열처리 후 우수한 경화성과 인성을 제공하여 단조 Cr-Mo 부품을 반복 하중 하에서 높은 신뢰성으로 만듭니다.
니켈: 인성과 저온 성능
니켈은 연성을 크게 감소시키지 않으면서 인성을 향상시키는 몇 안 되는 합금 원소 중 하나입니다. 이는 오스테나이트 상을 안정화하고, 결정립 구조를 개선하며, 연성-취성 전이 온도를 낮춥니다. 이는 극저온 저장 탱크, 극지방 인프라 및 북극 시추 장비와 같은 영하 환경에서 작동하는 철강 부품에 매우 중요한 특성입니다.
농도에서 1.0%~4.0% , 니켈은 특히 저온에서 충격 인성을 크게 증가시킵니다. ASTM A203(2.25% 또는 3.5% Ni 함유)과 같은 니켈강 등급은 저온 서비스용 압력 용기용으로 특별히 설계되었습니다. 더 높은 농도에서 마레이징 강(18% Ni)은 우수한 파괴 인성을 유지하면서 2000 MPa를 초과하는 항복 강도를 달성합니다. 이는 탄소만으로는 달성하기 사실상 불가능한 조합입니다.
니켈은 또한 오스테나이트계 스테인리스강의 주요 안정제로서 크롬의 페라이트 촉진 경향을 상쇄합니다. 304 및 316 등급의 철-크롬-니켈 평형은 극저온에서도 비자성을 유지하고 내식성이 뛰어난 완전 오스테나이트 미세 구조를 생성합니다.
강철 단조의 관점에서 AISI 4340(Ni-Cr-Mo 강철)과 같은 니켈 함유 합금은 가장 일반적으로 단조되는 고성능 등급 중 하나입니다. 단조 4340 부품(크랭크샤프트, 랜딩 기어 부품, 견고한 차축)은 특히 경화 및 템퍼링 후에 니켈의 인성 기여를 통해 이점을 얻습니다.
몰리브덴: 경화성, 크리프 저항성 및 열간 강도
몰리브덴은 합금강에서 가장 효과적인 경화제 중 하나이며, 0.15%~0.30% . 단위 중량당 경화성에 미치는 영향은 크롬보다 약 5배 더 큽니다. 이는 몰리브덴을 소량 첨가하면 훨씬 더 많은 양의 크롬이나 망간 첨가를 대체할 수 있어 강철 설계에서 경제적으로 가치가 있다는 것을 의미합니다.
몰리브덴은 또한 375°C ~ 575°C의 온도 범위에서 템퍼링 후 특정 합금강이 부서지기 쉬운 현상인 템퍼 취성을 억제합니다. 이러한 취성 메커니즘을 억제함으로써 몰리브덴은 강철 제조업체가 사용 중 취성 파괴의 위험 없이 크롬 함유 강철을 최적의 인성으로 안전하게 조질할 수 있도록 해줍니다.
농도가 높을수록 몰리브덴은 크리프 저항성, 즉 고온에서 지속적인 응력 하에서 느린 변형에 저항하는 능력을 극적으로 향상시킵니다. 발전소 보일러, 증기 파이프라인 및 터빈 부품에 사용되는 크롬-몰리브덴 및 크롬-몰리브덴-바나듐 강철에는 일반적으로 0.5%~1.0% Mo가 포함되어 있어 500°C 이상의 온도에서 장기간 사용할 수 있습니다.
강철 단조의 맥락에서 4140(0.15%-0.25% Mo) 및 4340(0.20%-0.30% Mo)과 같은 몰리브덴 함유 등급은 중요한 단조 부품에 대한 표준 선택입니다. 몰리브덴 함량은 열처리 중에 단면이 큰 단조품을 경화시켜 프레스 프레임, 철도 차축, 유전 구성품과 같은 무거운 단조품의 표면부터 코어까지 일관된 기계적 특성을 생성할 수 있도록 해줍니다.
바나듐: 입자 미세화 및 석출 경화
바나듐은 일반적으로 다음과 같은 농도로 사용됩니다. 0.05% 및 0.30% 그러나 강철 미세구조에 미치는 영향은 양에 비례하지 않습니다. 이는 매우 안정적인 탄화물과 질화물(VC)과 질화바나듐(VN)을 형성하여 열간 가공 및 열처리 중에 결정립 경계를 고정하고 결정립 성장을 억제합니다. 그 결과 입자 크기가 더 미세해지고 강도와 인성이 동시에 향상됩니다.
바나듐은 미세 합금강(고강도 저합금강 또는 HSLA강이라고도 함)의 초석 요소로, 석출 강화 효과를 통해 기존의 담금질 및 템퍼링 없이 500~700MPa의 항복 강도를 달성할 수 있습니다. 이는 HSLA 강이 추가 열처리 없이 최종 특성으로 직접 압연 또는 단조될 수 있어 생산 비용이 절감된다는 점에서 상업적으로 중요합니다.
공구강에서 바나듐은 내마모성을 획기적으로 향상시키는 경질 바나듐 탄화물을 생성하기 위해 1%~5%의 더 높은 농도로 사용됩니다. M2와 같은 고속도강 재종에는 약 1.8%의 바나듐이 함유되어 있어 가공 중에 생성되는 최대 600°C의 온도에서 절삭 경도를 유지하는 능력에 기여합니다.
강철 단조 작업의 경우 바나듐 미세합금 등급은 상당한 효율성 이점을 나타냅니다. 미합금 바나듐강으로 만든 커넥팅 로드 및 크랭크샤프트와 같은 단조 자동차 부품은 단조 프레스에서 직접 공랭식으로 냉각할 수 있어 비용이 많이 드는 담금질 및 템퍼 주기를 완전히 건너뛰면서도 필요한 기계적 특성을 달성할 수 있습니다.
실리콘: 탈산 및 탄성 특성
실리콘은 제강 공정의 잔류물로 거의 모든 철강 등급에 존재합니다. 0.15%~0.35% 구조용 강철에서. 주요 역할은 탈산제 역할을 하는 것입니다. 규소는 산소에 대한 강한 친화력을 갖고 있어 정련 중에 제거되는 이산화규소(SiO2) 개재물을 형성하여 더 깨끗하고 강한 강철을 만듭니다.
0.5%~2.0%의 높은 실리콘 농도에서 실리콘은 강철의 탄성 한계와 피로 저항을 증가시킵니다. 이 특성은 SAE 9260(1.8%~2.2% Si)과 같은 등급이 높은 항복 강도를 유지하고 반복 하중 하에서 영구 변형에 저항하기 위해 실리콘의 기여를 사용하는 스프링 강에서 활용됩니다. 밸브 스프링, 서스펜션 스프링 및 레일 클립은 굳지 않고 반복되는 충격을 흡수하는 능력을 위해 실리콘-망간 스프링 강철을 사용합니다.
실리콘은 또한 전기강판(변압기강)에서 특별한 역할을 하는데, 여기서 1%~4% Si 농도는 와전류 및 히스테리시스로 인한 에너지 손실을 극적으로 줄여줍니다. 전기 변압기의 핵심 재료인 방향성 규소강은 약 3.2%의 Si를 사용하여 고도의 방향성 자기 특성을 달성합니다.
텅스텐 및 코발트: 고속 공구강의 필수 요소
텅스텐과 코발트는 주로 극한의 작동 조건을 위해 설계된 고속 공구강 및 특수 합금과 관련이 있습니다. 텅스텐은 고온에서 경도를 유지하는 매우 단단하고 안정적인 텅스텐 탄화물을 형성하므로 텅스텐 함유 공구강은 일반 탄소 공구강이 성질을 잃고 부드러워지는 속도로 절단 작업을 수행할 수 있습니다.
클래식 T1 고속도강에는 다음이 포함됩니다. 텅스텐 18% , 4% 크롬, 1% 바나듐 및 0.7% 탄소와 함께. 이 합금 구성은 최대 550°C의 온도에서 HRC 60 이상의 절단 경도를 유지하는 공구를 생산합니다. M 시리즈 고속도강의 개발은 텅스텐의 대부분을 몰리브덴(M1에서 최대 9.5% Mo)으로 대체하여 더 낮은 합금 비용으로 동등한 성능을 제공합니다.
5%-12% 농도의 코발트는 적열에서 연화에 대한 매트릭스의 저항을 증가시켜 고속도 강의 열간 경도를 더욱 높입니다. M42(8% Co) 및 T15(5% Co)와 같은 재종은 티타늄 합금 및 경화강과 같은 어려운 소재의 하드 터닝 및 단속 절삭을 포함하여 가장 까다로운 절삭 작업에 사용됩니다. 코발트는 또한 마레이징 강에 7%~12%로 나타나 초고강도를 제공하는 석출 경화 메커니즘을 강화합니다.
티타늄, 니오븀, 붕소: 충격이 매우 큰 미세합금 원소
강철에 가장 강력한 합금 첨가물 중 일부는 미량 수준의 농도에서 작동하지만 특성에 미치는 영향은 상당하며 잘 문서화되어 있습니다.
티타늄
티타늄은 다음과 같은 농도로 사용됩니다. 0.01%~0.10% 강한 탄화물 및 질화물 형성제로서. 스테인리스강에 티타늄을 첨가하면(321 등급 스테인리스) 예민화(용접 중에 발생하고 입계 부식으로 이어지는 결정립 경계에서 크롬 고갈의 한 형태)로부터 합금을 안정화합니다. HSLA 강에서 티타늄은 입자 크기를 미세화하고 석출 강화에 기여합니다. 이는 바나듐과 유사하지만 훨씬 더 낮은 농도에서도 작동합니다.
니오븀(콜럼븀)
니오븀은 다음과 같은 낮은 농도로 사용됩니다. 0.02%~0.05% 아마도 가장 비용 효과적인 미세 합금 요소일 것입니다. 이러한 미량 수준에서도 니오븀은 열간 압연 및 단조 중에 오스테나이트 결정립 성장을 크게 지연시켜 완제품에서 더 미세한 페라이트 결정립 구조를 생성합니다. 미세한 입자 크기는 저온에서 향상된 항복 강도와 뛰어난 충격 인성을 직접적으로 의미하며, 이는 파이프라인 강철, 해양 구조용 강철 및 압력 용기 플레이트에 중요한 특성의 조합입니다. API X70 및 X80과 같은 최신 파이프라인 등급은 필요한 강도 및 인성 사양을 달성하기 위해 니오븀 미세합금에 크게 의존합니다.
론
붕소는 매우 낮은 농도에서도 효과적이기 때문에 합금 원소 중에서 독특합니다. 0.0005%~0.003% (5~30ppm). 이러한 미량 수준에서 붕소는 오스테나이트 결정립 경계로 분리되고 냉각 중에 페라이트와 펄라이트의 핵생성을 지연시켜 경화성을 극적으로 증가시킵니다. 중탄소강에 붕소를 30ppm 첨가하면 크롬을 0.5%~1.0% 첨가하는 것만큼 효과적으로 경화성을 높일 수 있습니다. 붕소 처리 강철은 대량 생산되는 단조 패스너에 널리 사용됩니다. 탁월한 경화성은 물 담금질 시 더 작은 단면을 완전히 경화시켜 강도를 유지하면서 합금 비용을 절감합니다.
합금 원소가 강철 단조 거동에 미치는 영향
단조는 단순히 가열하고 망치로 두드리는 작업이 아닙니다. 강철의 합금 화학은 빌렛 가열부터 금형 충전, 냉각부터 최종 열처리까지 단조 공정의 모든 단계에서 금속이 어떻게 거동하는지를 근본적으로 제어합니다.
단조성 및 열간 가공성
단조성은 강철이 깨지거나 찢어지지 않고 원하는 모양으로 얼마나 쉽게 변형될 수 있는지를 나타냅니다. 저탄소 일반강(예: AISI 1020)은 부드럽고 연성이 있으며 열간 가공 온도 범위가 넓기 때문에 단조성이 뛰어납니다. 합금 함량이 증가하면(특히 크롬, 텅스텐 또는 탄소 함량이 높을 경우) 합금 탄화물 및 금속간 화합물이 플라스틱 흐름을 제한하기 때문에 단조성이 감소합니다. D2(12% Cr, 1.5% C)와 같은 공구강은 표면 균열을 방지하기 위해 단조 중에 매우 정밀한 온도 제어가 필요합니다.
단조 온도 범위
각 강철 합금에는 권장되는 단조 온도 범위가 있습니다. 상한을 초과하면 결정립계 용융(초기 용융) 및 돌이킬 수 없는 손상이 발생합니다. 하한 아래로 떨어지면 2상 영역으로 단조되어 내부 파열이 발생할 위험이 증가합니다. 합금 유형별 일반적인 단조 온도 범위:
| 강철 종류 | 일반 등급 | 단조 온도 범위(°C) | 주요 합금 요소 |
|---|---|---|---|
| 저탄소강 | AISI 1020 | 1100~1280 | C, 망간 |
| 중간 탄소강 | AISI 1045 | 1100~1250 | C, 망간 |
| Cr-Mo 합금강 | AISI 4140 | 1065년~1230년 | C, Cr, Mo, Mn |
| Ni-Cr-Mo 합금강 | AISI 4340 | 1010~1200 | C, 니켈, 크롬, 모 |
| 오스테나이트계 스테인리스 | 아이시 304 | 1010년~1175년 | 크롬, 니켈 |
| 공구강 | H13 | 1010년~1095년 | C, Cr, Mo, V, Si |
단조 후 열처리 및 합금 화학
대부분의 합금강 단조품은 최종 기계적 특성을 얻기 위해 단조 후 열처리를 거칩니다. 합금 화학은 어떤 열처리 주기가 적절한지, 강철이 어떻게 반응할지를 결정합니다. 4340과 같은 고경화성 합금은 경도, 인장 강도 및 충격 인성의 특정 조합을 목표로 하기 위해 약 830°C의 오스테나이트화 온도에서 오일 담금질한 다음 200°C~600°C에서 뜨임 처리할 수 있습니다. 4340의 니켈, 크롬 및 몰리브덴 함량은 단면적이 100mm를 초과하는 무거운 단조품이라도 일관된 완전 경화를 보장하는 반면, 일반 탄소강은 동일한 단면 크기에서 표면에서 중심까지 경도가 크게 떨어지는 것을 보여줍니다.
일반적인 철강 합금 등급과 그 원소 구성
특정 등급과 그 합금 구성을 이해하면 이론과 실제 사이의 격차를 해소할 수 있습니다. 다음 표에는 널리 사용되는 구조용 및 합금강 등급의 화학적 조성이 요약되어 있으며, 그 중 다수는 단조강 산업의 주요 요소입니다.
| 등급 | C | Mn | Cr | Ni | Mo | 기타 |
|---|---|---|---|---|---|---|
| AISI 1045 | 0.45 | 0.75 | — | — | — | Si 0.30 |
| AISI 4130 | 0.30 | 0.50 | 0.95 | — | 0.20 | Si 0.30 |
| AISI 4140 | 0.40 | 0.90 | 1.00 | — | 0.20 | Si 0.30 |
| AISI 4340 | 0.40 | 0.70 | 0.80 | 1.80 | 0.25 | Si 0.30 |
| AISI 52100 | 1.00 | 0.35 | 1.50 | — | — | Si 0.30 |
| 304 스테인레스 | 최대 0.08 | 최대 2.00 | 18~20 | 8~10.5 | — | Si 0.75 |
| 316 스테인레스 | 최대 0.08 | 최대 2.00 | 16~18 | 10~14 | 2.0~3.0 | Si 0.75 |
단조 부품에 적합한 합금강 선택
단조 용도에 적합한 합금강을 선택하는 것은 다양한 변수를 고려한 엔지니어링 결정입니다. 이 프로세스에는 단조성, 열처리성, 기계 가공성, 용접성 및 비용에 대한 사용 중 성능 요구 사항의 균형이 포함됩니다. 주어진 응용 분야에 대해 "최고의" 강철은 거의 없습니다. 선택은 부품이 직면하게 될 응력, 온도 및 환경의 특정 조합에 따라 달라집니다.
단조 부품의 합금 선택 시 주요 고려 사항은 다음과 같습니다.
- 단면 크기 및 경화성: 대형 단면 단조에는 고경화성 합금이 필요합니다. Ni-Cr-Mo 조합이 포함된 AISI 4340은 무거운 단면에서 경화를 유지하기 때문에 일반적으로 임계 단면이 75mm를 초과하는 부품에 지정됩니다.
- 피로 생활: 반복적인 하중을 받는 부품(크랭크샤프트, 커넥팅 로드, 액슬)은 함유물 함량이 제어된 미립자 합금강의 이점을 누릴 수 있습니다. 바나듐 또는 니오븀 미세합금과 결합된 진공 탈기 및 청정 강철 방식은 피로 수명을 연장합니다.
- 고온 서비스: 단조 부품(터빈 디스크, 밸브 본체, 배기 매니폴드)이 400°C 이상의 온도에서 작동하는 경우 크리프에 저항하고 강도를 유지하려면 크롬-몰리브덴-바나듐 등급 또는 니켈 기반 초합금 단조품이 필요합니다.
- 내식성: 해양 또는 화학 처리 환경에는 스테인리스강 단조품이 필요합니다. 316등급 스테인리스는 몰리브덴 함량으로 인해 염화물이 풍부한 환경에서 304보다 선호되며, 이는 공식 부식에 대한 민감성을 실질적으로 줄여줍니다.
- 비용 및 가용성: 높은 수준의 니켈, 코발트 또는 몰리브덴을 함유한 합금은 상당한 비용 프리미엄을 수반합니다. 엔지니어들은 열처리를 수정한 저합금 등급이 사양을 충족할 수 있는지 또는 미세 합금 HSLA강이 단조 후 열처리를 완전히 제거할 수 있는지 평가하는 경우가 많습니다.

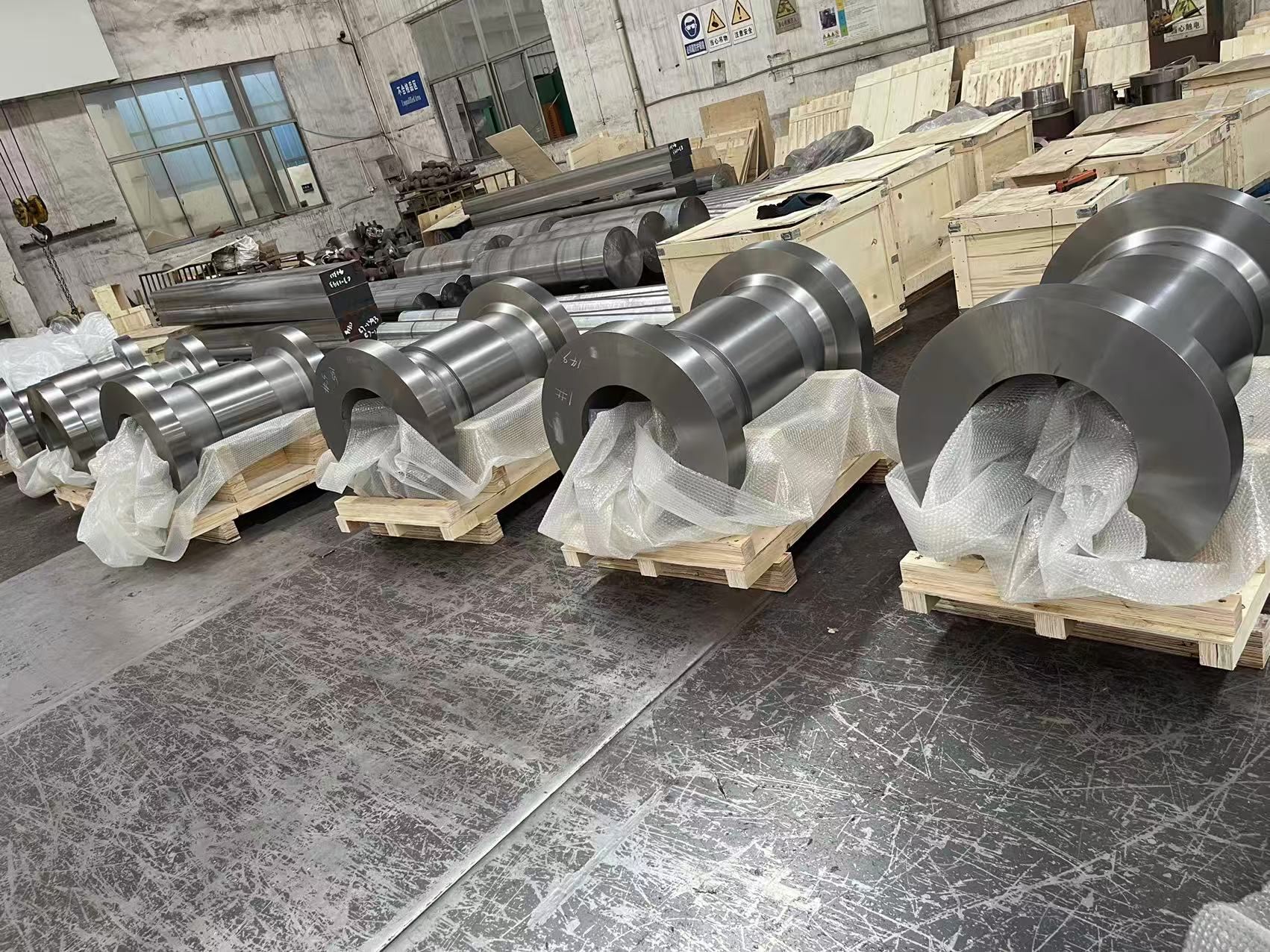

대량 생산에 걸쳐 일관된 기계적 특성을 지닌 부품을 생산하는 단조 철강 산업의 능력은 엄격한 단조 공정 관리와 결합된 잘 제어된 합금 화학에 직접적으로 달려 있습니다. 최신 시뮬레이션 도구를 사용하면 단조 엔지니어는 합금의 알려진 열역학적 및 기계적 거동을 입력으로 사용하여 단일 다이를 절단하기 전에 금속 흐름, 온도 이력 및 최종 입자 구조를 모델링할 수 있습니다. 이 기능을 통해 합금 선택은 경험적 시행착오가 아닌 점점 더 정확한 과학이 됩니다.
