강철 합금은 무엇입니까? 유형, 등급 및 용도

강철 합금은 무엇입니까? 직접적인 답변

강철 합금은 철과 탄소를 크롬, 니켈, 몰리브덴, 바나듐, 망간, 텅스텐과 같은 하나 이상의 추가 합금 원소와 결합하여 일반 탄소강이 자체적으로 제공할 수 없는 특정 기계적, 열적, 화학적 특성을 지닌 재료를 생산함으로써 만들어집니다. 광범위한 가족은 두 가지 주요 가지로 나뉩니다. 저합금강 , 총 합금 원소가 8% 미만으로 포함되어 있으며, 고합금강 , 이는 해당 임계값을 초과하며 스테인리스강 및 공구강을 포함합니다.

해당 제품군 내에서 합금강 단조품은 중요한 산업 틈새 시장을 차지하고 있습니다. 합금강이 단조(가열된 금속을 고압에서 압축하는 과정)를 통해 성형되면 결과 구성 요소는 정제된 입자 구조, 우수한 피로 저항 및 주조 또는 가공된 스톡 바보다 더 엄격한 치수 공차를 나타냅니다. 석유 및 가스부터 항공우주, 발전까지의 산업에서는 극한의 응력, 온도 또는 부식성 환경을 견뎌야 하는 부품을 위해 합금강 단조품에 크게 의존하고 있습니다.

아래 섹션에서는 주요 합금군, 그 구성, 각 합금 원소의 역할, 단조가 합금강을 고성능 부품으로 변환하는 방법을 분석합니다.

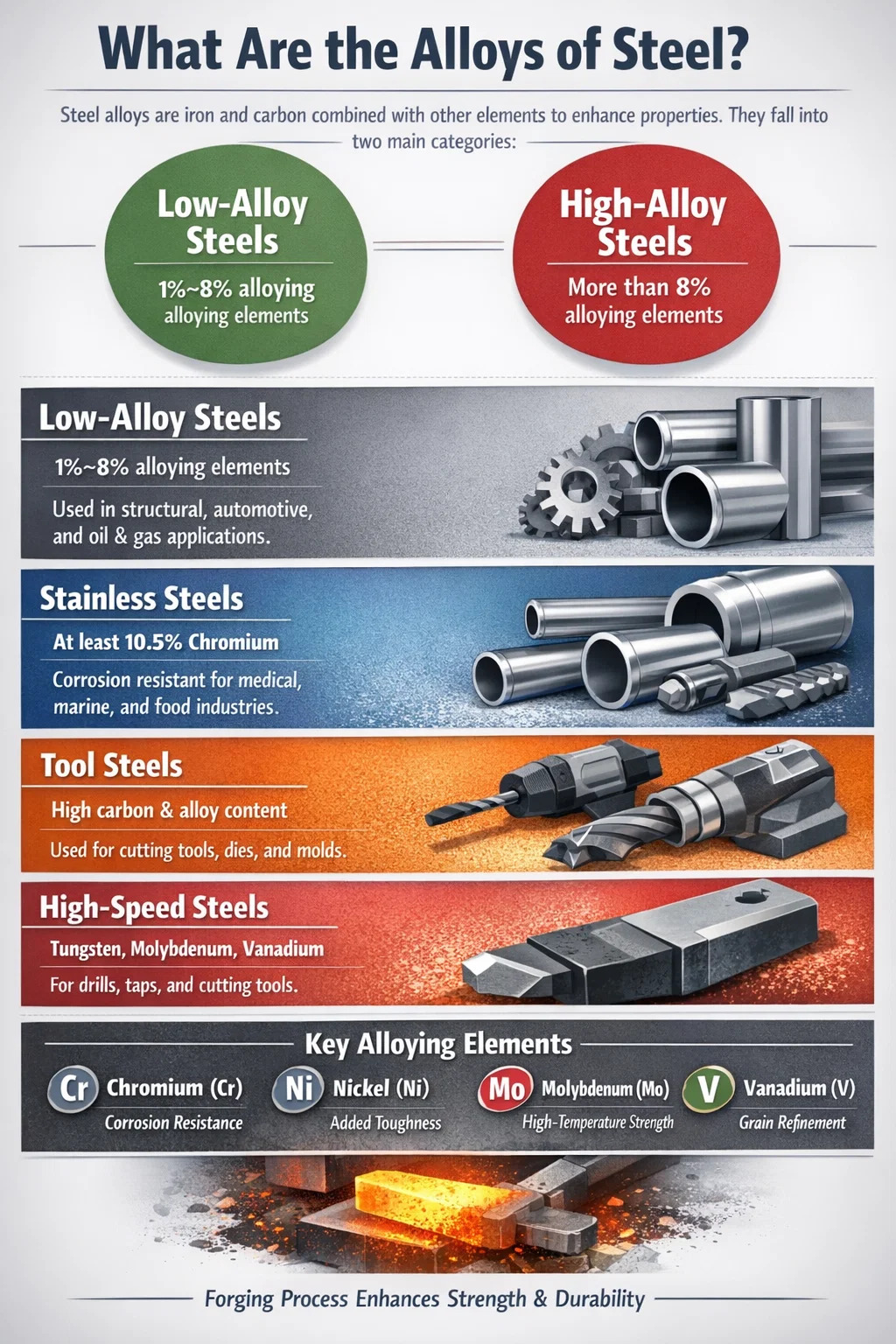

강철 합금의 주요 카테고리

철강 합금 분류는 총 합금 함량, 기본 합금 원소, 최종 사용 용도 등 여러 가지 중복 시스템을 따릅니다. 엔지니어와 구매자를 위한 가장 실용적인 프레임워크는 합금 함량 수준과 기본 요소 ID의 조합입니다.

저합금강

이 강철에는 총 합금 원소가 1%~8% 포함되어 있습니다. 이들은 구조 공학, 압력 용기 제조 및 대규모 합금강 단조품의 일꾼입니다. 일반적인 등급에는 AISI 4130, 4140, 4340 및 8620이 포함됩니다. 예를 들어 등급 4340 단조는 다음과 같은 인장 강도를 달성할 수 있습니다. 1,080~1,470MPa 열처리에 따라 항공기 랜딩 기어 부품, 크랭크샤프트 및 대형 기어에 적합한 선택입니다.

고합금강

총 합금 원소가 8%를 초과하면 강은 고합금으로 분류됩니다. 상업적으로 가장 중요한 하위 집합은 스테인리스강으로, 최소한 10.5% 크롬 부식에 저항하는 수동 산화물 층을 형성합니다. 고속 공구강, 베어링강, 내열합금도 여기에 해당됩니다. 18~25% 니켈을 함유한 특수 고합금 그룹인 마레이징 강철은 초고강도(최대 2,400MPa ) 기존의 담금질 및 템퍼 처리가 아닌 마르텐사이트 노화 메커니즘을 통해.

스테인레스강

스테인레스강은 기술적으로 고합금강의 하위 집합이지만 규모와 다양성으로 인해 거의 항상 별도로 논의됩니다. 네 가지 주요 계열은 오스테나이트(300 시리즈), 페라이트(400 시리즈), 마르텐사이트(400 및 500 시리즈) 및 듀플렉스(2205, 2507)입니다. 이중 등급은 오스테나이트계와 페라이트계 미세 구조를 결합하여 대략적인 특성을 제공합니다. 항복강도 2배 표준 316L의 내식성을 유지하면서 스테인리스 합금강 단조품으로 흔히 생산되는 해양 석유 및 가스 배관과 펌프 부품을 지배하는 이유입니다.

공구강

공구강은 고온에서의 경도, 내마모성 및 치수 안정성을 위해 설계된 고탄소, 고합금 등급입니다. 그룹에는 수경화(W 시리즈), 오일 경화(O 시리즈), 공기 경화(A 시리즈), D형(고크롬), 열간 가공(H 시리즈) 및 고속도강(M 및 T 시리즈)이 포함됩니다. M2 고속도강과 같은 등급에는 대략 텅스텐 6%, 몰리브덴 5%, 크롬 4%, 바나듐 2% , 600°C 근처에서 작동하는 절삭 공구에 탁월한 적색 경도를 제공합니다.

주요 합금 원소와 철강에 미치는 영향

강철에 첨가된 각 원소는 미세구조와 특성에 구체적이고 예측 가능한 변화를 가져옵니다. 단조 온도, 냉각 속도 및 단조 후 열처리가 모두 합금 화학을 고려해야 하기 때문에 합금강 단조품을 지정할 때 이러한 효과를 이해하는 것이 필수적입니다.

경화성(강이 특정 깊이까지 경화되는 능력)은 합금강 단조품의 가장 중요한 매개변수 중 하나입니다. 코어가 단단해지지 않는 두꺼운 단조 부분은 내부가 부드러워 하중 지지력이 제한됩니다. 크롬, 몰리브덴 및 망간은 모두 경화성을 크게 증가시키므로 4140(Cr-Mo) 및 4340(Ni-Cr-Mo)과 같은 등급이 대형 단조품에 널리 사용됩니다.

일반적인 합금강 등급과 실제 응용 분야

등급 선택은 추상적인 경우가 거의 없으며 특정 운영 조건, 형상 및 비용 제약에 따라 결정됩니다. 아래 등급은 상업적으로 가장 중요한 합금강을 나타내며, 그 중 대부분은 합금강 단조품으로 일상적으로 가공됩니다.

AISI 4140(크롬-몰리브덴강)

아마도 오늘날 생산되는 가장 다재다능한 저합금강인 4140은 대략 0.95% 크롬 및 0.20% 몰리브덴 0.38~0.43% 탄소와 함께. 담금질 및 템퍼링 조건에서 우수한 피로 저항성과 함께 850-1,000MPa의 인장 강도를 달성합니다. 액슬샤프트, 펌프샤프트, 커플링, 피스톤로드, 기어 등에 사용됩니다. 합금강 단조품인 4140개의 부품은 드릴 칼라, 서브, 켈리 바 등 유전 전체에서 발견됩니다. 그 이유는 이 등급이 다운홀 환경에서 비틀림 피로를 견디기 때문입니다.

AISI 4340(니켈-크롬-몰리브덴강)

대략적으로 추가하면 1.65~2.00% 니켈 4340의 Cr-Mo 기반으로 인성이 크게 향상되고 대형 단면에서 경화가 진행됩니다. 이 등급은 격벽, 날개 부속품 및 랜딩 기어 부품을 포함한 항공우주 구조 단조품의 표준입니다. –40°C에서 20J 이상의 샤르피 충격 값을 유지하면서 1,470MPa의 최소 인장 강도로 열처리할 수 있습니다. AMS 6415 및 AMS 6414는 이 등급에 대한 항공우주 조달 사양이며, 후자는 우수한 청결성을 위해 진공 아크 재용해(VAR)가 필요합니다.

AISI 8620 (니켈-크롬-몰리브덴 침탄강)

8620 등급은 표면 경화강입니다. 낮은 코어 탄소(0.18~0.23%)는 내부를 견고하게 유지하는 동시에 표면을 0.8~1.0% 탄소로 침탄 처리하여 단단하고 내마모성인 케이스를 만듭니다. 침탄 및 담금질 후 표면 경도가 58~62HRC , 코어는 25~35HRC로 유지됩니다. 기어, 피니언 및 캠샤프트는 자동차 및 중장비 제조 전반에 걸쳐 고전적인 8620 합금강 단조 응용 분야입니다.

AISI 52100(고탄소 크롬 베어링강)

약 1.0% 탄소 및 1.5% 크롬 , 52100은 베어링 레이스와 볼의 구름 접촉 피로 수명을 위해 설계되었습니다. 경화 후 60-64 HRC의 표면 경도를 달성합니다. 매우 엄격한 청결 요구 사항(낮은 황, 인, 산소 및 함유물 함량)으로 인해 52100은 일렉트로슬래그 재용해(ESR)를 통해 생산되는 경우가 많습니다. 52100의 단조 베어링 링은 링 형상과 유리한 입자 흐름 정렬로 인해 가공된 바 스톡보다 성능이 뛰어납니다.

P91 및 P92(9% 크롬 내크리프성 강철)

P91(9Cr-1Mo-V-Nb) 및 P92(9Cr-2W-0.5Mo-V-Nb)는 565°C 이상에서 작동하는 발전소의 증기 시스템용으로 설계된 크롬-몰리브덴강입니다. 밸브 본체, 증기 상자 및 터빈 케이싱에 사용되는 P91 단조품은 설계 수명 기간 동안 미세 구조 안정성을 유지해야 합니다. 200,000시간 . 이러한 등급은 적절한 템퍼링된 마르텐사이트 미세 구조를 얻기 위해 세심한 용접 후 및 단조 후 열처리(일반적으로 760°C 정규화 및 760°C 템퍼)가 필요합니다.

Hadfield 망간강(등급 1.3401 / ASTM A128)

Hadfield 강철에는 대략 망간 11~14%, 탄소 1.0~1.4% . 그 특징은 오스테나이트계 가공 경화입니다. 충격이나 압축 하중이 가해지면 표면은 대략 200HB에서 550HB 이상으로 경화되는 반면 벌크는 인성을 유지합니다. 크러셔 조, 레일 건널목 및 굴삭기 버킷 톱니는 이 특성에 의존합니다. Hadfield 강철은 단조하기 어렵기 때문에(변형 중에 경화됨) 대부분의 대형 Hadfield 부품은 단조보다는 주조됩니다.

단조가 합금강 성능을 변화시키는 이유

단조는 단순한 성형 작업이 아니라 야금 공정입니다. 합금강을 단조 온도 범위(일반적으로 1,050~1,250°C 등급에 따라 다름) 압력에 의해 변형되고 금속 내부 구조에 여러 가지 동시 개선이 발생합니다.

곡물 정제

주조는 수상돌기 분리를 통해 거칠고 무작위 방향의 입자를 생성합니다. 단조는 반복적인 변형과 재결정 사이클을 통해 이 구조를 파괴합니다. 그 결과 균열 발생 및 전파에 저항하는 미세한 등축 결정 구조(일반적으로 ASTM 입자 크기 5~8)가 탄생했습니다. 세립 합금강 단조품이 지속적으로 전시됩니다. 15~25% 더 높은 피로 강도 동일한 합금 조성의 동등한 주물보다.

제어된 곡물 흐름

단조 부품에서 나뭇결 흐름선(또는 "섬유선")은 나뭇결 모양을 따라가는 나무결처럼 부품 모양의 윤곽을 따릅니다. 이는 주 응력 방향이 입자 흐름과 일치하여 강도와 피로 저항을 최대화하는 크랭크샤프트 및 기어 블랭크와 같은 회전 부품에 사용되는 합금강 단조품에 특히 중요합니다. 가공된 바 스톡 크랭크샤프트는 곡물 흐름 라인을 가로질러 절단되어 정확히 높은 응력 위치에서 약한 횡단 특성을 노출시킵니다.

다공성 및 함유 폐쇄

주조 잉곳에는 수축 다공성과 가스 기공이 포함되어 있습니다. 단조 중 압축력 - 대형 유압 프레스에서 도달할 수 있는 힘 50,000~80,000톤 - 이러한 기공을 용접하여 닫고 비금속 개재물을 더 미세하고 분산된 끈으로 재분배합니다. 이러한 내부 공극 폐쇄는 단조 감소율로 측정됩니다. 일반적으로 적절한 다공성 폐쇄를 보장하는 데 필요한 최소 감소율은 4:1이며, 중요한 항공우주 합금강 단조품은 종종 6:1 이상을 지정합니다.

기계적 특성 개선 — 정량화

주조 상태와 단조 상태의 4340 합금강을 비교한 데이터는 개선 사항을 구체적으로 보여줍니다.

• 인장 강도: 주조 ~900MPa 대 단조 ~1,080MPa(담금질 및 템퍼링)
• 항복 강도: 주조 ~700MPa 대 단조 ~980MPa
• 샤르피 충격(세로): 주조 ~20 J 대 단조 ~60-80 J
• 피로 한계(회전 굽힘): 주조 ~380MPa 대 단조 ~480MPa

이러한 차이점은 압력 용기 플랜지, 터빈 디스크, 자동차 차축 샤프트와 같은 안전에 중요한 구성 요소가 주조가 아닌 합금강 단조품으로 거의 독점적으로 생산되는 이유를 설명합니다.

합금강에 사용되는 단조 공정의 유형

모든 단조가 동일하지는 않으며, 선택한 공정은 최종 합금강 단조의 미세 구조, 치수 공차 및 비용에 큰 영향을 미칩니다.

자유단조(자유단조)

빌렛은 완전한 인클로저 없이 평면 또는 단순한 모양의 다이 사이에서 압축됩니다. 이 프로세스는 크고 작은 부품에 사용됩니다. 길이 15미터 , 직경이 수 미터에 달하는 링, 압력 용기 또는 터빈 디스크용 블록입니다. 개방형 단조를 통해 작업자는 반복적으로 공작물의 위치를 ​​변경할 수 있어 높은 감속비와 우수한 내부 건전성을 얻을 수 있습니다. 발전(터빈 로터, 발전기 샤프트) 및 중공업용으로 사용되는 대부분의 합금강 단조품은 개방형 단조품입니다.

폐쇄 다이(인상 다이) 단조

합금강은 금속이 인상의 형상을 채우도록 하는 성형된 다이 공동 내에 갇혀 있습니다. 이 공정은 자동차 커넥팅 로드, 기어 블랭크, 밸브 본체, 플랜지 등 대량 생산이 가능한 중간 정도의 복잡한 형상에 적합합니다. 치수 공차 ±0.5mm 또는 그 이상을 달성할 수 있습니다. 다이 비용은 높습니다. 커넥팅 로드용 단조 다이 세트는 크기와 복잡성에 따라 $50,000~$200,000의 비용이 들 수 있지만, 부품당 비용은 수량에 따라 급격히 떨어집니다.

링 롤링

중공 프리폼의 벽 두께가 점진적으로 감소하고 구동 롤과 아이들러 롤 사이의 직경이 확장되는 특수 단조 공정입니다. 링 롤링은 베어링 레이스, 플랜지, 기어 림 및 압력 용기 노즐에 이상적인 연속적인 원주 입자 흐름을 갖춘 이음매 없는 링을 생성합니다. 4140, 4340, F22(2.25Cr-1Mo) 등급의 링 압연으로 생산된 합금강 단조품은 석유 및 가스 웰헤드 장비와 산업용 기어박스의 표준 부품입니다.

등온 및 준등온 단조

고합금 공구강, 티타늄 합금, 니켈 초합금 등 열간 가공 창이 좁은 합금의 경우 다이는 가공물 온도 근처까지 가열되어 열 구배를 최소화하고 조기 경화를 방지합니다. 이 공정은 예외적으로 일관된 미세 구조를 생성하지만 가열된 다이가 필요합니다(종종 900~1,100°C ) 및 느린 프레스 속도로 인해 비용이 크게 증가합니다. 거의 그물 형태의 등온 단조는 가공 공차를 최소화하는데, 이는 합금 자체가 고가일 때 유용합니다.

열처리 합금강 단조품

단조는 입자 구조를 설정합니다. 열처리는 최종 미세구조와 기계적 특성을 결정합니다. 합금강 단조품의 세 가지 주요 처리 순서는 노멀라이징, 담금질 및 템퍼링(Q&T), 어닐링입니다.

정규화

단조품은 임계 상한 온도(Ac3)보다 30~50°C 더 높게 가열되고 공냉됩니다. 이는 결정립 구조를 개선하고 잔류 단조 응력을 완화하며 균일한 펄라이트-페라이트 미세 구조를 생성합니다. 표준화된 4140은 대략 다음과 같은 인장 강도를 달성합니다. 655~860MPa , 추가 처리 없이 많은 구조적 응용에 적합합니다. 정규화는 또한 단조된 상태에 비해 가공성을 향상시킵니다.

담금질 및 템퍼링

Q&T는 최대 강도와 인성이 요구되는 합금강 단조품의 표준 처리입니다. 단조품은 오스테나이트화됩니다(일반적으로 840~870°C 대부분의 Cr-Mo 등급의 경우), 오일이나 물로 빠르게 담금질하여 마르텐사이트를 형성한 다음 540~650°C에서 템퍼링하여 대부분의 강도를 유지하면서 취성을 줄입니다. 540°C에서 템퍼링된 4340 단조품은 약 1,470MPa의 인장 강도와 1,172MPa의 항복 강도를 달성합니다. 650°C에서 뜨임하면 강도가 약 1,030MPa로 감소하지만 충격 인성은 ~28J에서 ~80J로 높아집니다. 이는 전형적인 강도-인성 절충입니다.

스테인레스 합금강 단조품의 용체화 어닐링

오스테나이트계 스테인리스 단조품(304, 316, 321)에는 용액 어닐링이 필요합니다. 1,040~1,120°C 크롬 탄화물을 용해하고 완전한 내식성을 복원하기 위해 급속 물 담금질이 이어집니다. 단조 후 오스테나이트계 스테인리스를 예민화 범위(425~870°C)를 통해 천천히 냉각하면 크롬 탄화물이 결정립 경계에 석출되어 인접한 크롬 영역을 고갈시키고 입계 부식에 취약하게 만듭니다. 이 현상을 예민화라고 합니다. 적절한 용액 어닐링은 이러한 위험을 제거합니다.

석출경화(노화)

석출 경화 스테인리스강(17-4 PH, 15-5 PH) 및 마레이징강에 적용되는 노화에는 단조품을 특정 온도로 유지하는 작업이 포함됩니다. 일반적으로 480~620°C — 전위 이동을 차단하고 경도와 강도를 증가시키는 미세한 금속간 화합물(17-4 PH의 구리가 풍부한 침전물, 마레이징 강철의 Ni₃Mo, Ni₃Ti)을 침전시킵니다. 상태 H900(482°C에서 시효)의 17-4 PH는 1,310MPa의 인장 강도와 1,170MPa의 수율을 달성하고 내식성이 우수하여 중량 감소가 중요한 항공우주 구조용 합금강 단조품으로 널리 사용됩니다.

합금강 단조품의 검사 및 품질 기준

합금강 단조품은 안전이 매우 중요하기 때문에 품질 요구사항은 엄격하며 일반적으로 산업 표준, 고객 사양 및 규정에 의해 정의됩니다.

관련 표준 및 사양

• ASTM A105 — 상온 배관 부품용 탄소강 합금강 단조품
• ASTM A182 — 고온 서비스용 단조 또는 압연 합금 및 스테인리스강 파이프 플랜지 및 피팅
• ASTM A336 — 압력 및 고온 부품용 합금강 단조품
• ASTM A508 — 원자로 용기를 포함한 압력 용기용 담금질 및 템퍼링 합금강 단조품
• AMS 6415 / AMS 6414 — 4340 등급의 항공 우주 합금강 단조 사양
• EN 10250 — 일반 엔지니어링 목적의 개방형 강철 단조품에 대한 유럽 표준
• API 6A — 단조 밸브 본체와 합금강 스풀을 덮는 수원 및 크리스마스 트리 장비

비파괴 검사 방법

대형 합금강 단조품은 정기적으로 다양한 비파괴 평가(NDE) 방법을 거칩니다.

• 초음파 테스트(UT) — 고주파 음파를 사용하여 내부 결함(다공성, 함유물, 랩)을 감지합니다. 감도는 일반적으로 항공우주 부품의 직경이 1.6mm만큼 작은 FBH(평면 구멍) 반사기를 감지하도록 보정됩니다.
• 자분 검사(MPI) — 자기장과 철 분말 또는 형광 입자를 적용하여 강자성 합금강 단조품의 표면 및 표면 근처의 불연속성을 감지합니다.
• 액체 침투 테스트(PT) — 비강자성 스테인레스 합금강 단조품에 사용되어 표면 파손 결함을 감지합니다.
• 방사선 사진 테스트(RT) — UT 접근이 제한된 복잡한 형상 단조품에 대한 X선 또는 감마선 검사.

기계적 특성 검증(인장, 항복, 신장, 면적 감소, 샤르피 충격)은 열 대표 테스트 쿠폰에서 항상 필요합니다. 여러 위치의 경도 조사를 통해 단조 단면을 통한 열처리 균일성을 확인합니다.

주요 산업 전반의 합금강 단조품

합금강 단조품에 대한 수요는 중공업 전반에 걸쳐 광범위하게 분포되어 있으며 각 산업은 운영 환경에 따라 합금 선호도가 다릅니다.

석유 및 가스

웰헤드 크리스마스 트리, 밸브 본체, 플랜지 및 해저 커넥터 허브는 F22(2.25Cr-1Mo), F91(9Cr-1Mo) 및 이중 스테인리스 2205와 같은 등급의 합금강 단조품으로 생산됩니다. 해저 구성품은 최대 압력을 견뎌야 합니다. 15,000psi -29°C ~ 180°C의 온도와 H2S로 인한 황화물 응력 균열(SSC)에 저항합니다. NACE MR0175 / ISO 15156은 최대 경도 한계를 지정합니다(일반적으로 최대 22HRC ) SSC를 방지하기 위해 Sour 서비스 환경에서 합금강 단조품의 경우.

발전

석탄, 가스 및 원자력 발전소용 증기 터빈 로터, 발전기 샤프트 및 밸브 본체는 가장 크고 가장 까다로운 합금강 단조품을 대표합니다. 1,000MW 증기 터빈용 단일 저압 터빈 로터의 무게는 1,000MW 이상입니다. 70톤 100시간의 초음파 검사가 필요합니다. 사용되는 등급에는 26NiCrMoV14-5, 30CrMoV9가 포함되며, 초초임계 플랜트의 경우 수정된 9~12% Cr 강(P91, P92, CB2)이 포함됩니다.

항공우주 및 국방

랜딩 기어, 액추에이터 피스톤, 구조용 격벽 및 엔진 마운트는 4340, 300M(더 높은 실리콘 및 바나듐으로 수정된 4340), Aermet 100 및 17-4 PH의 합금강 단조품으로 생산됩니다. 300M은 다음을 초과하는 인장 강도를 달성합니다. 1,930MPa 우수한 파괴인성(KIC > 66 MPa√m)을 갖고 있어 상업용 및 군용 항공기의 표준 랜딩 기어 소재로 사용됩니다. 모든 항공우주 합금강 단조품에는 용융열부터 완성품까지 전체 재료 추적성 요구 사항이 적용됩니다.

자동차 및 중장비

크랭크샤프트, 커넥팅 로드, 캠샤프트, 스티어링 너클, 휠 허브 및 차동 링 기어는 모두 폐쇄형 합금강 단조품으로 생산됩니다. 세계 자동차 단조 시장을 넘어섰다 800억 달러 2023년에는 합금강이 가장 큰 규모를 차지할 것으로 예상됩니다. 미세 합금 HSLA 등급(바나듐 함유 1548, 니오븀 함유 강)은 별도의 Q&T 단계 없이 단조 온도에서 제어된 냉각 후 필요한 강도를 달성하여 에너지 소비와 제조 비용을 절감하므로 시장 점유율을 얻었습니다.

광업 및 건설

광산용 버킷 톱니, 크러셔 해머, 삽 디퍼 립 및 드릴 비트는 내마모성 등급의 합금강 단조품을 사용합니다. 400~500HB로 열처리된 중간 고탄소(0.35~0.50% C)의 크롬-몰리브덴 합금강은 크러셔 해머에 일반적입니다. 회전식 드릴 비트는 4145H 또는 수정된 4145 등급의 합금강 단조품을 사용하며, 다운홀 공구 연결에 대한 API 사양 7-1 요구 사항을 충족하도록 열처리되었습니다.

단조 부품에 적합한 합금강을 선택하는 방법

단조품용 합금강 선택은 다양한 변수를 고려한 엔지니어링 결정입니다. 다음 프레임워크는 가장 중요한 선택 기준을 다루고 있습니다.

1단계: 스트레스 상태 및 필요한 강도 수준 정의

인장, 피로, 비틀림 또는 충격 하중? 회전하는 샤프트는 반복적인 굽힘과 비틀림을 보여줍니다. 피로 강도가 제어되며 미세한 입자와 높은 청결도를 갖춘 깨끗한 합금강 단조품을 가리킵니다. 압력 용기 쉘은 고온에서 이축 인장 응력을 확인합니다. 크리프 저항성과 파괴 인성이 지배하며 F22 또는 F91과 같은 Cr-Mo 등급을 나타냅니다.

2단계: 환경 평가

단조품이 부식성 유체, 산성 가스, 해수 또는 고온에서 산화성 가스와 접촉합니까? Sour 서비스에는 경도 제한과 NACE 준수가 필요합니다. 해양 환경에서는 이중 스테인리스 합금강 단조품이 필요할 수 있습니다. 산화성 고온 환경에서는 적절한 내산화성을 위해 9% 이상의 크롬 함량이 필요합니다.

3단계: 단면 크기 및 경화성 고려

25mm 직경의 샤프트는 간단한 4140으로 경화될 수 있습니다. 500mm 직경의 단조에는 담금질 후 코어가 목표 경도를 달성할 수 있도록 훨씬 더 높은 경화성을 갖는 등급(4340 또는 이상적으로는 니켈 강화 변형)이 필요합니다. Grossmann 경화성 차트와 후보 등급에 대한 Jominy 최종 냉각 데이터는 이 분석을 위한 기본 도구입니다.

4단계: 용접성 평가

단조품을 배관이나 판에 용접하는 경우 탄소당량(CE)이 수소로 인한 균열 위험을 좌우합니다. IIW 공식 CE = C Mn/6(Cr Mo V)/5(Ni Cu)/15는 다음과 같아야 합니다. 0.40% 예열 없이 용접하는 경우; 이보다 높은 등급에는 예열, 층간 온도 제어, 용접 후 열처리(PWHT)가 필요하므로 비용과 일정이 추가됩니다.

5단계: 가공성 및 비용 요소

고합금 및 고경도 재종은 가공 속도가 더 느리고 툴링 마모 속도가 빨라 부품당 가공 비용이 증가합니다. 대략 4140대의 기계 40% 더 빨라짐 동일한 열처리 조건에서 4340보다. 공구강과 고합금 스테인리스 재종에는 전체적으로 초경 공구가 필요합니다. 합금강 단조의 총 비용에는 원자재, 단조, 열처리, 가공 및 검사가 포함되며 합금 선택은 이 모든 것에 영향을 미칩니다.

합금강 단조품의 새로운 동향

합금강 단조 산업은 정체되어 있지 않습니다. 재료 개발과 공정 혁신을 통해 달성 가능한 범위가 지속적으로 확대되고 있습니다.

Q&T 등급을 대체하는 미세 합금 HSLA 강

바나듐(0.06~0.12%), 니오븀(0.03~0.06%) 또는 티타늄을 소량 첨가한 고강도 저합금(HSLA) 등급은 단조 온도에서 제어된 냉각 직후 550~700MPa의 항복 강도를 달성하므로 별도의 담금질 및 템퍼링 주기가 필요하지 않습니다. 이를 통해 에너지가 절약되고 왜곡 위험이 줄어들며 리드 타임이 단축됩니다. 자동차 커넥팅로드와 트럭 액슬 빔에 채택이 빠르게 이루어지고 있습니다.

청결 및 진공 야금

항공우주 및 에너지 응용 분야에서 더 높은 피로 수명에 대한 요구로 인해 합금강 단조 생산업체는 진공 유도 용해(VIM)에 이어 진공 아크 재용해(VAR) 또는 일렉트로슬래그 재용해(ESR)로 나아가고 있습니다. VIM VAR 이중 용융 합금강은 산소 함량을 다음과 같이 달성합니다. 10ppm 표준 전기로와 국자 정제 생산의 산소 20~30ppm에 비해 황은 5ppm 미만입니다. 비금속 개재물의 감소는 고주기 피로 수명의 향상으로 직접적으로 해석되며 때로는 2~3배까지 증가합니다.

시뮬레이션 기반 단조 개발

DEFORM, FORGE 또는 Simufact와 같은 소프트웨어를 사용하는 단조 공정의 유한 요소 모델링(FEM)을 통해 단조 엔지니어는 이제 물리적 시험 전에 금속 흐름, 변형 분포, 온도 변화 및 다이 충진을 예측할 수 있습니다. 이는 새로운 합금강 단조 설계에 필요한 단조 시험 횟수를 대부분의 경우 5~10회에서 1~2회로 줄여 개발 비용과 출시 기간을 크게 단축합니다.

지속 가능한 단조 관행

스크랩을 이용한 전기로(EAF) 제강은 이미 합금강 생산을 지배하고 있습니다. 다음 물결에는 천연가스 연소 가열을 빌렛 가열을 위한 유도 가열 또는 전기 저항로로 교체하여 단조 공장에서 발생하는 Scope 1 CO2 배출량을 줄이는 것이 포함됩니다. 여러 유럽 단조 회사가 다음을 약속했습니다. 2040년까지 탄소 중립 목표 , 주요 레버로 가열의 전기화를 사용합니다. 동시에 거의 그물 형태의 단조(가공 시 제거되는 재료를 최소화)는 특수 합금강의 비용을 고려할 때 중요한 재료 낭비를 줄입니다.
